Szczegóły Produktu:
|
| Przełożenie: | 61:1 | Efektywność: | 40% |
|---|---|---|---|
| Rodzaj: | W załączeniu | Aplikacja: | Przechylone trackery słoneczne |
| Serwis OEM: | do dyspozycji | Kierowca: | silnik hydrauliczny |
| Stopień ochrony IP: | IP66 | Kolor: | zgodnie z prośbą |
| Podkreślić: | Poziomy zamknięty mały napęd obrotowy,zamknięty napęd obrotowy silnika 24 VDC,zamknięty napęd hydrauliczny silnika hydraulicznego |
||

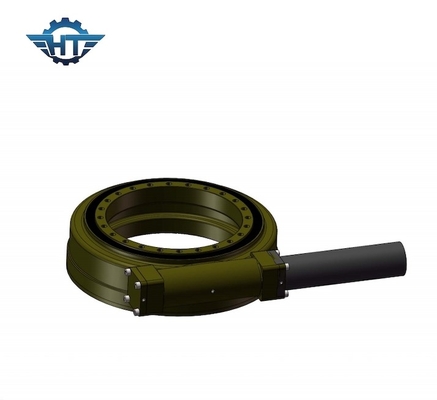

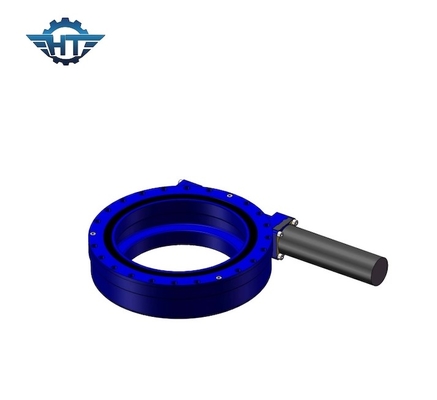

Poziomy zamknięty mały napęd obrotowy podłączony do silnika 24 VDC z pochylonymi trackerami słonecznymi
Załączony opis małego napędu obrotowego
Jako źródło zasilania, silnik obrotowy jest zwykle motoreduktorem planetarnym prądu stałego lub motoreduktorem prądu przemiennego lub motoreduktorem hydraulicznym.Silnik hydrauliczny AC jest stosowany głównie w maszynach budowlanych jako układ napędowy.Ponieważ głównym elementem jest napęd pierścienia obrotowego, przekładnia obrotowa może z łatwością wytrzymać siły osiowe i promieniowe.
Napęd obrotowy to nowy rodzaj produktów obrotowych.Składa się ze ślimaka, wieńca obrotowego, całkowicie zamkniętej obudowy, silnika elektrycznego lub hydraulicznego.Podstawową częścią jest pierścień obrotowy, dzięki czemu może on jednocześnie przenosić obciążenie osiowe, obciążenie promieniowe i moment obrotowy.W porównaniu z tradycyjnymi produktami obrotowymi, napęd obrotowy jest łatwy w instalacji i konserwacji, może również zaoszczędzić więcej miejsca.Typowe zastosowania naszego napędu obrotowego obejmują maszyny rolnicze, maszyny budowlane, systemy przenośników, dźwigi, platformy wiertnicze, górnictwo, wojsko, pogłębiarki, park rozrywki, system wytwarzania energii słonecznej i inne nowe dziedziny energii.
Dane dotyczące wydajności napędu obrotowego modelu SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment obrotowy przechylania | Trzymający moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | TAk | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | TAk | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | TAk | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | TAk | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 182 |
Zastosowanie napędu obrotowego
Napęd obrotowy to doskonały produkt do sterowania ruchem w zastosowaniach wymagających siły momentu obrotowego.
Slew Drive For Solar: jest zaprojektowany do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.
Napęd obrotowy do zastosowania w systemie śledzenia energii słonecznej obejmuje koncentrator słoneczny Solar Dish, CPV (skoncentrowana fotowoltaika), CSP (skoncentrowana energia słoneczna), słoneczna rynna paraboliczna, tracker PV
W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania cokołu w turbinach wiatrowych
Napęd obrotowy do maszyn budowlanych Zastosowanie: szeroko stosowane na żurawiach samochodowych, platformach roboczych, żurawiach przeładunkowych, chwytakach do drewna
Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota
Dla satelity: napęd obrotowy może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
