Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Aplikacja: | System śledzenia PV | Kierowca: | silnik hydrauliczny |
| Stopień ochrony IP: | IP66 | Kolor: | zgodnie z prośbą |
| Wydajność: | 40% | Reakcja: | 0,1 stopnia |
| Podkreślić: | SE przekładnia ślimakowa Slew Drive,jednoosiowa mała przekładnia zębata,wysoka dokładność przekładni PV Slew Drive |
||

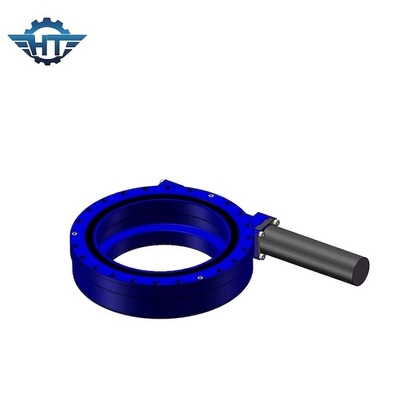

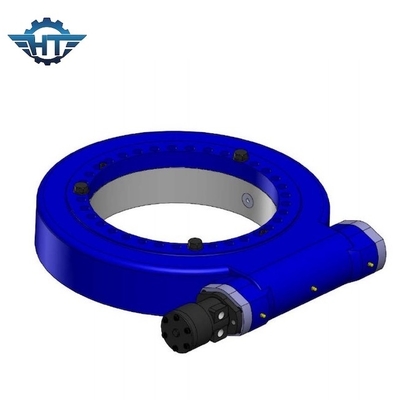

Jednoosiowy mały napęd ślimakowy SE z przekładnią ślimakową do systemu śledzenia PV o wysokiej dokładności
Opis małego napędu obrotowego
Solar tracker musi mieć płynny, wolny i mocny ruch.Lokalizator powinien charakteryzować się dużą dokładnością pozycjonowania i wysokim stopniem niezawodności.Wymagania te mogą być spełnione przez specjalnie zaprojektowane sterowniki zwane obrotowymi.
Dokładność: 0,1 stopnia
Dostępne: 3 cale - 12 cali
Instalacja pozioma
Zaleca się montaż napędów obrotowych do góry nogami na osi azymutu w zastosowaniach solarnych dla lepszej ochrony i dodatkowej ochrony osi elewacji.W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Instalacja pionowa
W zastosowaniach solarnych zaleca się montowanie napędów obrotowych zgodnie z załączonym rysunkiem do góry dla lepszej ochrony.W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Parametry wydajności serii SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment obrotowy przechylania | Trzymający moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | TAk | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | TAk | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | TAk | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | TAk | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | TAk | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 182 |
Cechy
1. Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.
2. Napęd obrotowy jest szeroko stosowany w przyczepach modułowych, wszelkiego rodzaju dźwigach, platformach roboczych, systemach śledzenia słonecznego i systemach energii wiatrowej.
3. Przekładnie elektryczne i planetarne mogą być zaprojektowane zgodnie z wymaganiami klienta.
4. Zaletą napędu obrotowego jest oszczędność miejsca w obiektach, maksymalna ładowność w kompaktowej konstrukcji, długa żywotność, zmniejszone koszty konserwacji itp.
Rysunki konstrukcji
1. Baza mieszkaniowa
2. Pierścień obrotowy
3. Tor wyścigowy
4. Pieczęć
5. Płyta górna
6. Napęd (silnik hydrauliczny/silnik elektroniczny)
7. Adapter silnika
8. O-ring
9. Otwór wejściowy
10. Wał przeciwny do silnika
11. Zaślepka
12. Pokrywa
13. Koder
