Szczegóły Produktu:
|
| Materiał: | żeliwo | Model: | SDE3" |
|---|---|---|---|
| Rozmiar: | 3-25 cali | Rozmiar otworu: | 100-800mm |
| Opcje przekładni: | Przekładnie zewnętrzne | Gwarancja: | 5 lat |
| OEM: | do dyspozycji | Typ obrotowy: | Podwójna oś |
| Podkreślić: | Mały dwuosiowy napęd obrotowy,25-calowy dwuosiowy napęd obrotowy,SDE 3-calowy dwuosiowy napęd obrotowy |
||

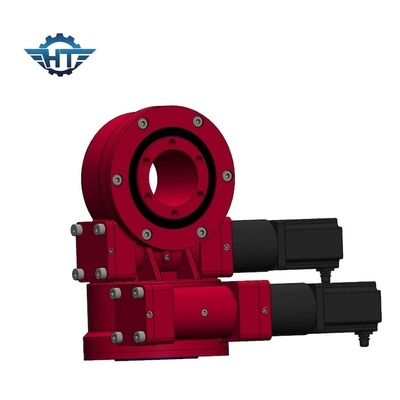

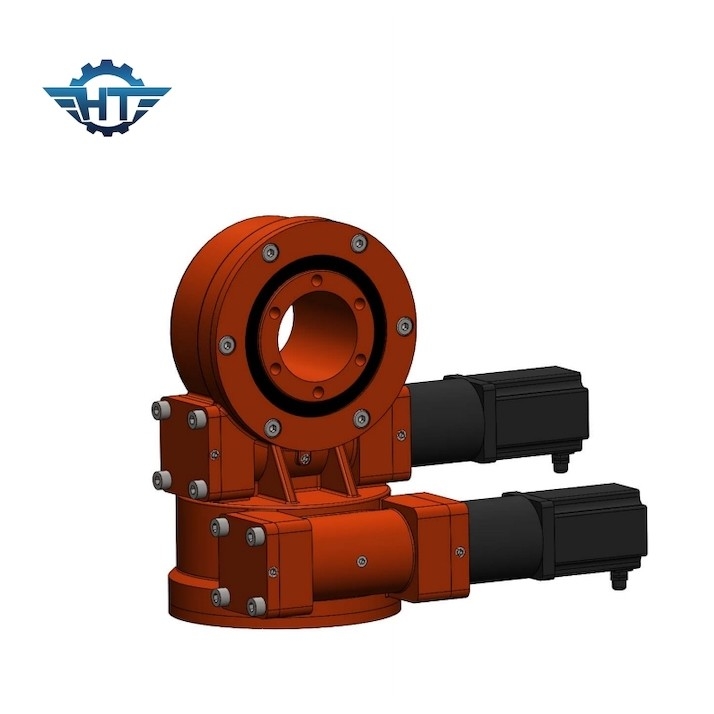

Mała zamknięta obudowa z podwójną osią obrotową do projektu panelu śledzenia słońca
Opis przekładni zębatej
Napędy obrotowe Hangtuo zapewniają duże przełożenie w jednym stopniu przekładni, zoptymalizowane pod kątem masy w stosunku do wydajności.Ślimaki i koła zębate są zmontowane w niskoprofilowej, samonośnej i gotowej do montażu obudowie, dzięki czemu produkt reaguje na wszystkie siły osiowe i promieniowe oraz wynikające z nich momenty przechylające powstające w najbardziej wymagających zastosowaniach.Te wysoce elastyczne produkty charakteryzują się również wysoką odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i uszczelnionymi opcjami napędu.Wszystkie zalety techniczne w połączeniu z wiodącymi w branży standardami jakości sprawiają, że produkty Hangtuo są idealnymi kandydatami do zastosowań o krytycznym znaczeniu dla wydajności i dużych obciążeń.
Parametry wydajności napędu obrotowego modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy wyjściowy moment obrotowy (Nm) |
Moment obrotowy przechylania (kNm) |
Moment trzymania (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Czas pracy (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34 kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705 kg |
Zasada działania napędu obrotowego
Ślimak jest napędzany przez silnik, który napędza napęd obrotowy, aby się obracał i wyprowadzał moment obrotowy przez kołnierz zamocowany w obudowie.Napęd obrotowy ma samoblokujący bieg wsteczny dzięki zastosowaniu przekładni ślimakowej o samoblokującej charakterystyce wstecznej.
Kluczowe cechy
1. stabilny
2. wysoka precyzja
3. doskonała wydajność
