Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Przełożenie: | 37:1 |
|---|---|---|---|
| Rozmiar: | 3 do 25 cali | Rodzaj przekładni: | Hartowany sprzęt |
| Gwarancja: | 5 lat | OEM: | Do dyspozycji |
| Pomoc techniczna: | TAk | Wniosek: | System śledzenia słonecznego |
| Podkreślić: | Przekładnia z napędem obrotowym OEM,przekładnia z hartowanym napędem obrotowym,hydrauliczny napęd obrotu systemu CSP |
||

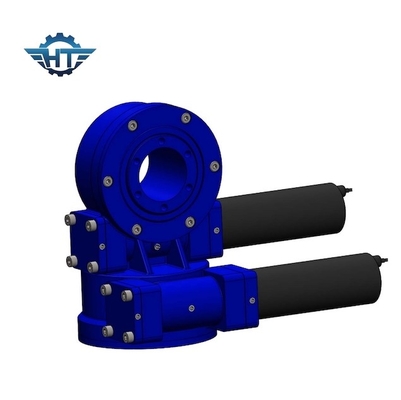

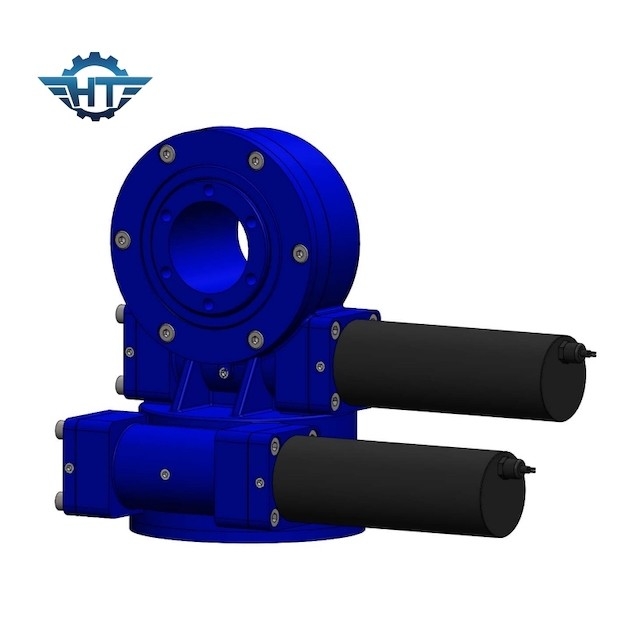

5-calowa przekładnia obrotowa z silnikiem elektrycznym do systemu montażu słonecznego Duan Axis
Opis przekładni napędu obrotowego
W przypadku napędu obrotowego dostępnych jest 10 różnych rozmiarów od 3 "do 25" z ponad 60 modelami, aby spełnić zarówno regularne, jak i precyzyjne wymagania dotyczące śledzenia w systemie PV, takie jak ukośny system śledzenia, płaski pojedynczy system śledzenia, pola śledzenia CPV i energii słonecznej.Nasze napędy obrotowe mają wyższy wyjściowy moment obrotowy i moment trzymający, mają doskonałą precyzję śledzenia, powłokę antykorozyjną i uszczelnienie przed promieniowaniem UV, klasę ochrony IP66 i są szeroko stosowane w systemach PV, CPV, CSP.
Posiadamy ścisły system kontroli jakości we własnej fabryce, przeszliśmy certyfikację systemu jakości ISO9001-2008 i spełniamy normy inżynieryjne i maszynowe naszego kraju.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Pytania i odpowiedzi
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu efektywnych kosztowo rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp.
