Szczegóły Produktu:
|
| Model: | SDE7" | Wyjściowy moment obrotowy: | 2000 Nm |
|---|---|---|---|
| Moment przechylania: | 7500 Nm | Moment trzymania: | 13200 Nm |
| OEM: | Do dyspozycji | Przełożenie: | 57:1 |
| Funkcja: | Szybka instalacja | Precyzja: | 0~0,15° |
| Podkreślić: | 7-calowy dwuosiowy napęd obrotu,skrzynia biegów z napędem panelu fotowoltaicznego,napęd solarny z panelem fotowoltaicznym |
||

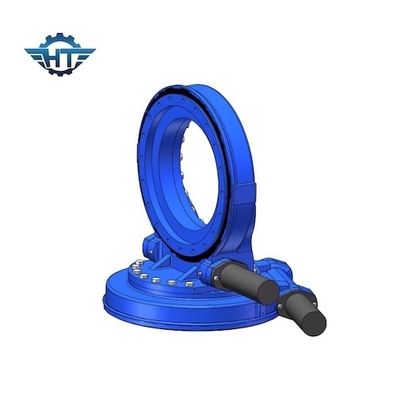

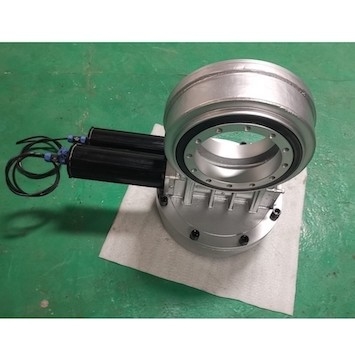

7-calowa dwuosiowa przekładnia ślimakowa z przekładnią ślimakową do systemów śledzenia słonecznego z panelem fotowoltaicznym
Opis przekładni ślimakowej z podwójną osią
7-calowy 2-osiowy lub dwuosiowy Solar Tracker z dokładnością napędu obrotowego do 0,1 stopnia i konstrukcją tylną na 15 sztuk paneli słonecznych o wymiarach 0,99 mx 1,64 mi wadze 20 kg max każdy.Więc razem do 30㎡ powierzchni panelu słonecznego.Sugerowany obszar paneli fotowoltaicznych, które mogą przenosić inne napędy obrotowe, to:
| obrotowy model napędu | metry kwadratowe paneli słonecznych mogą wytrzymać (maks.) |
| SDE1 | 5 |
| SDE3 | 15 |
| SDE5 | 20㎡ |
| SDE7 | 30㎡ |
| SDE9 | 40 |
| SDE12 | 50 |
| SDE17 | 60㎡ |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Zastosowanie napędu obrotowego w systemie śledzenia fototermicznego
1. System śledzenia naczyń, śledzenie dwuosiowe można w rzeczywistości podzielić na dwa typy: poziome i elewacje.
2. System fototermiczny typu koryta można podzielić na typ dużego koryta i mały typ koryta.Ze względu na duże otwarcie rowka i wymaganie dużej prędkości obrotowej, cylindry hydrauliczne są obecnie częściej używane do dużych rowków, ale istnieją również duże projekty rowków wykorzystujące reduktory.W przypadku projektów typu małych rynien, głównie projektów typu rynna grzewcza, długość kolektora jest stosunkowo niewielka, co jest bardzo odpowiednie do montażu i użytkowania reduktora obrotowego pionowego serii VE.Dzięki zintegrowanej konstrukcji podpory i reduktora obrotowego montaż jest wygodny.Jednocześnie uproszczona zostaje złożona konstrukcja konstrukcyjna wspornika koryta.
3. Projekt Fresnela jest podobny do mini-koryta.
