Szczegóły Produktu:
|
| Model nr.: | SDE3A-31MHD | Krok: | Pojedynczy krok |
|---|---|---|---|
| Dokładność śledzenia: | 0,15° | Czas produkcji: | 3 ~ 45 dni |
| Otwartość: | Zamknięte | Gwarancja: | 5 lat |
| OEM: | Do dyspozycji | Wniosek: | Satelitarny system śledzenia |
| Podkreślić: | SDE3 Dual Axis Slew Drive,Dual Axis Slew Drive przeciw starzeniu UV,starzenie się UV silnika napędu obrotu |
||

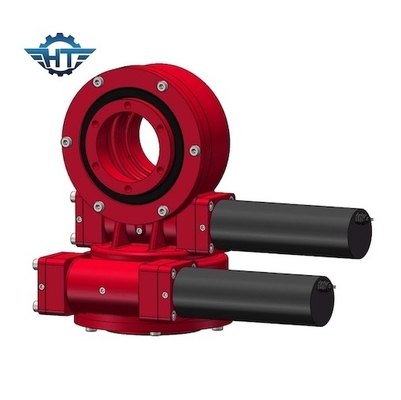

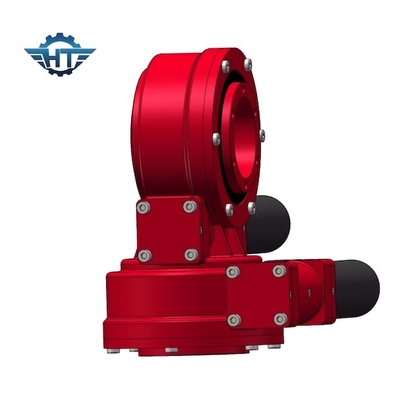

Precyzyjny reduktor skrzyni biegów SDE3 o małym rozmiarze do satelitarnego systemu śledzenia
Opis skrzyni biegów o małym rozmiarze
Produkujemy wysokiej jakości dwuosiowe napędy obrotowe do trackerów słonecznych.Nasze produkty mają wyższy wyjściowy moment obrotowy i obciążenie trzymania, doskonałą dokładność śledzenia, wykorzystują szkieletową uszczelkę olejową typu FB, anty-UV, silną odporność na korozję i dobry efekt uszczelniający.
Nasze napędy obrotowe mogą być wyposażone w różne silniki, silniki krokowe, silniki hydrauliczne i serwomotory.Polecimy odpowiednie silniki zgodnie z różnymi zastosowaniami klientów.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Wniosek
Niecka kolektora słonecznego zawiera wiele parabolicznych luster rynnowych umieszczonych równolegle.Pod wspornikami, które podtrzymują te zwierciadła, zamontowany jest napęd obrotowy, dzięki czemu jednoosiowe zwierciadła korytowe mogą śledzić słońce ze wschodu na zachód w ciągu dnia, zapewniając stałe skupienie słońca na rurze odbiorczej.
