Szczegóły Produktu:
|
| Rodzaj: | Przekładnia ślimakowa z pojedynczą kopertą | Materiał: | QT |
|---|---|---|---|
| Życie w terenie: | 30 lat | Aplikacja: | Poziomy pojedynczy system śledzenia |
| Kolor: | zgodnie z prośbą | Rozmiar: | 3 cale do 25 cali |
| Silnik: | 24V/12V/48V | Funkcja: | Długa żywotność i samozamykanie |
| Podkreślić: | Podwójny napęd ślimakowy z przekładnią ślimakową,poziomy napęd ślimakowy z przekładnią ślimakową,napęd obrotu z pojedynczym systemem śledzenia |
||

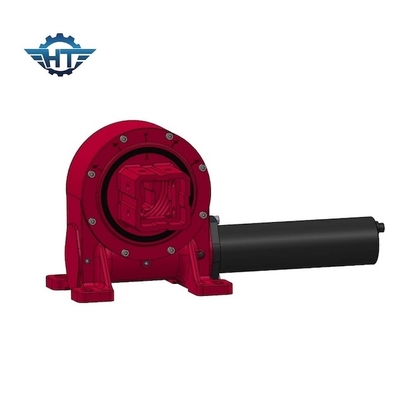

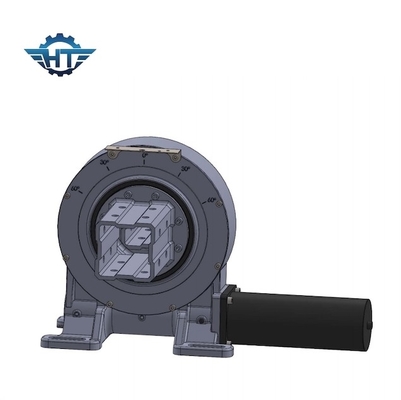

Przekładnia ślimakowa z podwójną kopertą Przekładnia ślimakowa do poziomego pojedynczego systemu śledzenia
Napęd ślimakowy z podwójną kopertą
Napęd Slew, powszechnie nazywany napędem ślimakowym, to kompletny, gotowy do instalacji system, który składa się z przekładni, ślimaka, podstawy, płyty górnej i całkowicie zamkniętej obudowy.Można go dostosować za pomocą silników hydraulicznych lub elektrycznych 12V / 24V / 48V, przekładni planetarnych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Obrót 360 stopni
Podłączenie silnika napędowego z lewej lub prawej strony
Podczas montażu nie ma konieczności regulacji luzu zazębienia
Smar został napełniony przed fabryką
Prosta instalacja i niskie koszty utrzymania
Racjonalne wykorzystanie przestrzeni
Koło zębate jest samoblokujące;dlatego hamulec nie jest konieczny
Łatwa i płynna metoda uruchamiania i zatrzymywania
Wysoki moment przechylania, odpowiedni do montażu poziomego
