Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Znamionowy wyjściowy moment obrotowy: | 600 Nm |
| Moment trzymania: | 1500 Nm | Moment przechylania: | 5800 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Napęd obrotu o wysokiej precyzji z podwójną osią,napęd obrotu z podwójną osią 1500 Nm,napęd obrotu Solar Tracking Slew Drive |
||

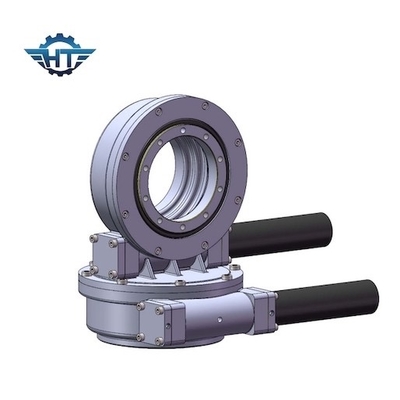

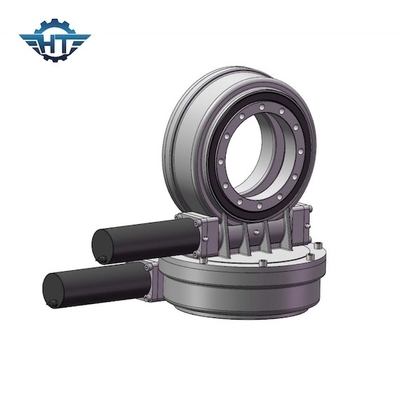

3-calowa dwuosiowa skrzynia biegów z napędem obrotowym Precyzyjna skrzynia biegów do systemu śledzenia słonecznego
Opis przekładni dwuosiowej z napędem obrotowym
Napęd obrotowy jest również nazywany napędem obrotowym lub reduktorem obrotowym itp. Jest zwykle stosowany w przemyśle lotniczym, systemach energii słonecznej, turbinach wiatrowych, systemie nadawania satelitarnego i maszynach inżynieryjnych, takich jak dźwigi samochodowe i windy osobowe itp. W ostatnich latach, jest z powodzeniem stosowany w systemach fotowoltaicznych.
Gdy napęd obrotowy jest używany w branży energii słonecznej, użytkownicy muszą wybrać idealny napęd zgodnie z rzeczywistą powierzchnią paneli słonecznych.W normalnym przypadku 3-calowy napęd obrotowy nadaje się do systemu zasilania energią słoneczną z panelem słonecznym 3-5 , 7-calowym dla panelu słonecznego 10-17 , 9-calowym dla 18-30 , 12-calowym dla 31-45 ㎡ i 14 cal dla 46-60 ㎡.Są one udostępniane w celach informacyjnych.W celu uzyskania bardziej szczegółowych i szczegółowych informacji proszę o bezpośredni kontakt.
Napęd obrotowy składa się zwykle z pierścienia obrotowego, ślimaka, obudowy odlewniczej i standardowych elementów, takich jak łożysko i śruby itp. Podczas stosowania w fotowoltaicznym systemie wytwarzania energii, napęd obrotowy jest zwykle używany w połączeniu z silnikiem planetarnego reduktora prędkości DC i AC silnik reduktora prędkości.Podczas stosowania w sprzęcie inżynieryjnym jest regularnie używany w połączeniu z silnikiem hydraulicznym, aby działać jako układ napędowy.
1. nasz napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca, specjalnych pojazdach budowlanych, maszynach portowych i małych turbinach wiatrowych
2. jesteśmy w pełni wyposażeni we wszystkie zaawansowane maszyny do produkcji, montażu, kontroli, procesów testowych oraz linii do automatycznego czyszczenia i malowania oraz malowania elektrycznego.
Napęd obrotowy to połączenie pierścienia obrotowego z wałkiem ślimakowym klepsydry, który zapewnia większy kontakt zębów, zwiększony moment napędowy i płynniejszy obrót.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
FAQ
P: Czy jesteś firmą handlową lub producentem?
Odp .: Jesteśmy fabryką specjalizującą się w produkcji podnośnika śrubowego, przekładni stożkowej, siłownika liniowego, obrotu słonecznego.
P: Jak długi jest czas dostawy?
Odp .: Zwykle produkujemy w ciągu 7-60 dni po potwierdzeniu płatności.Jeśli jesteś pilny, poprosimy o pomoc dział produkcji.
P: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę za darmo, ale nie ponosimy kosztów frachtu.
P: A co z metodami płatności?
Odp .: Akceptujemy T / T, L / C za dużą kwotę, a za niewielką kwotę możesz zapłacić nam przez PayPal, Western Union itp.
