Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | pionowe 3 cale |
|---|---|---|---|
| Przełożenie: | 31:1 | Efektywność: | 40% |
| Wniosek: | Mini trackery słoneczne | Gwarancja: | 5~10 lat |
| Żywotność pola: | 30 lat | Miejsce instalacji: | Otwarte pole, płaski dach |
| Podkreślić: | VE3 Small Slew Drive,42CrMo Small Slew Drive,24VDC Motor Slew Drive solar |
||

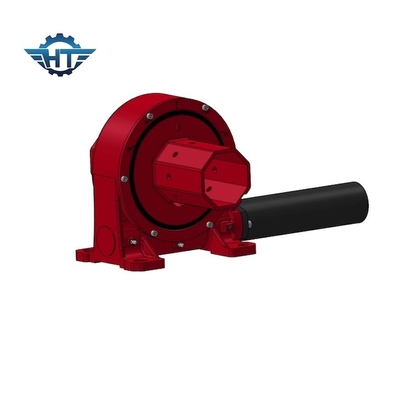

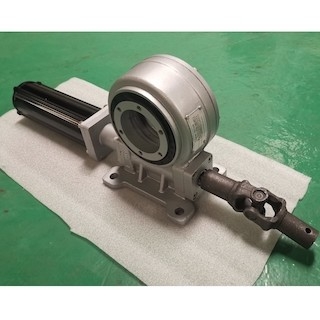

Małe urządzenie obrotowe VE3 z silnikiem elektrycznym do otwartych mini trackerów słonecznych
Opis urządzenia obrotowego o małym rozmiarze
Mały napęd obrotowy VE3 należy do naszej rodziny napędów obrotowych.Jest to nowy rodzaj produktu transmisyjnego, może obracać ciężki ładunek z bardzo małą prędkością.Zwykle składa się ze ślimaka, przekładni, obudowy, silnika i innych elementów.Ponieważ głównymi komponentami są ślimak i przekładnia klepsydrowa, mogą one jednocześnie wytrzymywać siły osiowe, siły promieniowe i momenty wywracające.W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy charakteryzuje się łatwą instalacją, łatwą konserwacją i większą przestrzenią montażową.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Pytania i odpowiedzi
Napęd obrotowy jest głośny, co mam zrobić?
Niewłaściwy dobór smaru do mechanizmu obrotu, niedostateczny smar lub starzenie się i stwardnienie może spowodować, że mechanizm napędu obrotu będzie generował wibracje i hałas, a ten hałas nie ma pewnych reguł.W takim przypadku dobierany jest tylko odpowiedni środek smarny do napędu obrotnicy, dobierana jest ilość środka smarnego, żywotność środka smarnego łożyska wieńcowego jest przedłużona, a cykl wymiany jest rozsądnie określony.
Podczas pracy silnik wydaje dużo hałasu, czy to normalne?
Typowe dźwięki brzęczenia i dźwięki rezonansu zębatki są powszechne, gdy silnik pracuje.Osiowe drgania wału silnika spowodują duży hałas o wysokiej częstotliwości - brzęczący dźwięk, którego częstotliwość jest taka sama jak częstotliwość drgań osiowych, która może być stała lub zmienna.Metoda zapobiegania brzęczeniu jest taka sama jak metoda zapobiegania drganiom osiowym.
