Szczegóły Produktu:
|
| Przełożenie: | 51:1 | Luz przekładni ślimakowej: | 0,15° |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 7344 Nm | Moment trzymania: | 60 kN.m |
| Moment przechylania: | 10 kN.m | Efektywność: | 40% |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | sposób wysyłki: | drogą morską, lotniczą, kolejową, ekspresową |
| Podkreślić: | Mały napęd z podwójną kopertą,mały napęd obrotu VE7,napęd pierścienia obrotowego VE7 |
||

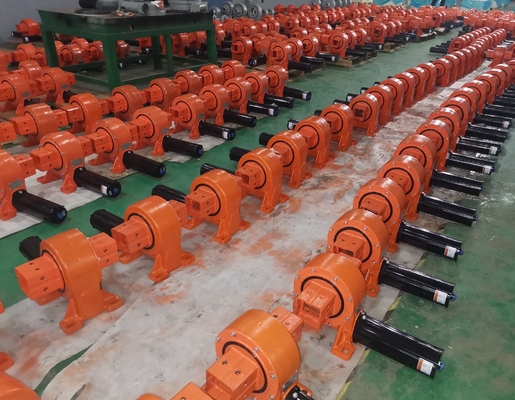

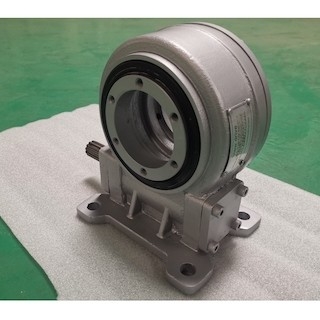

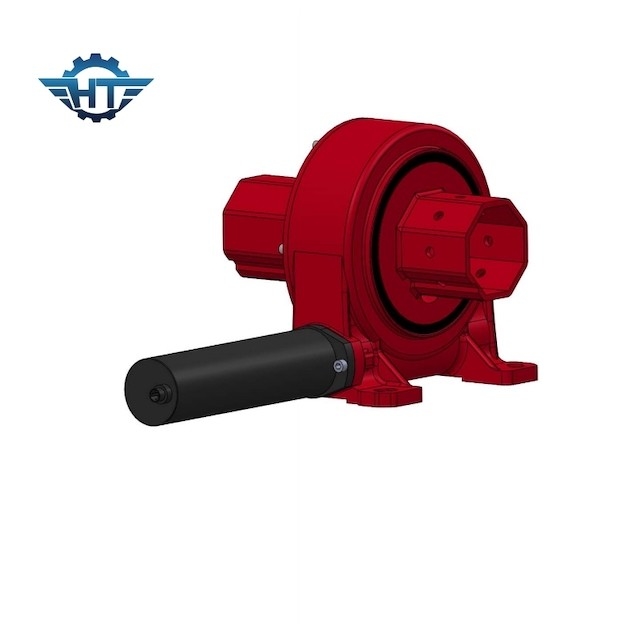

Małe napędy obrotowe z podwójną kopertą VE7 do poziomych jednoosiowych trackerów słonecznych
Opis napędu ślimakowego i przekładni zębatej do zastosowań przemysłowych
Napęd obrotowy charakteryzuje się wysoką niezawodnością, został zaprojektowany i przetestowany tak, aby zagwarantować 30-letnią żywotność.Tak więc wszystkie surowce muszą spełniać standardy wymagane przez system śledzenia słońca.Wdrażamy solidną kontrolę jakości, aby zapewnić naszym produktom wysoką jakość, niezawodność i jednocześnie niski koszt.
Napędy obrotowe mają wysoką wydajność.Jest zasilany technologią ślimaka klepsydry, aby zapewnić skrzyni biegów ogromną wytrzymałość i moc, zmaksymalizować przeżywalność, utrzymywanie ładunku, a także zwiększoną wydajność i dokładność.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Zastosowania w napędach obrotowych obejmują trackery słoneczne, turbiny wiatrowe, anteny, satelity, dźwigi samochodowe, podnośniki, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe itp.
Pytania i odpowiedzi
Jak wybrać odpowiednie napędy huśtawkowe?
Przy doborze i obliczeniach napędu obrotowego należy wziąć pod uwagę, że łożysko wieńcowe generalnie przenosi łączne działanie siły osiowej Fa, siły promieniowej Fr i momentu wywracającego M podczas procesu użytkowania.Dla różnych zastosowań, ze względu na tryb pracy silnika głównego i różne formy konstrukcyjne, kombinacja powyższych trzech obciążeń będzie się zmieniać, czasami może to być wspólne działanie dwóch obciążeń, a czasami może to być tylko działanie jeden ładunek.
Istnieją dwa rodzaje metod montażu łożysk wieńcowych: montaż typu siedziskowego i montaż typu zawieszenia.
Zgodnie z informacjami dostarczonymi przez próbki produktów, krzywą nośności statycznej można wykorzystać do wstępnego doboru łożyska wieńcowego zgodnie z doborem i metodą obliczeniową łożyska wieńcowego, a następnie potwierdzić z działem technicznym naszej firmy.Możemy również udzielić naszej firmie odpowiednich informacji na temat zastosowania łożysk wieńcowych, a nasza firma je zaprojektuje i dobierze.
