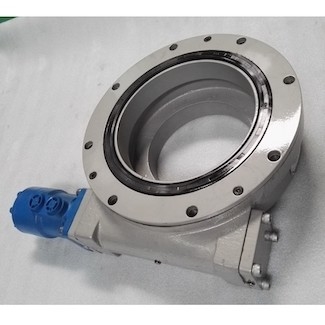

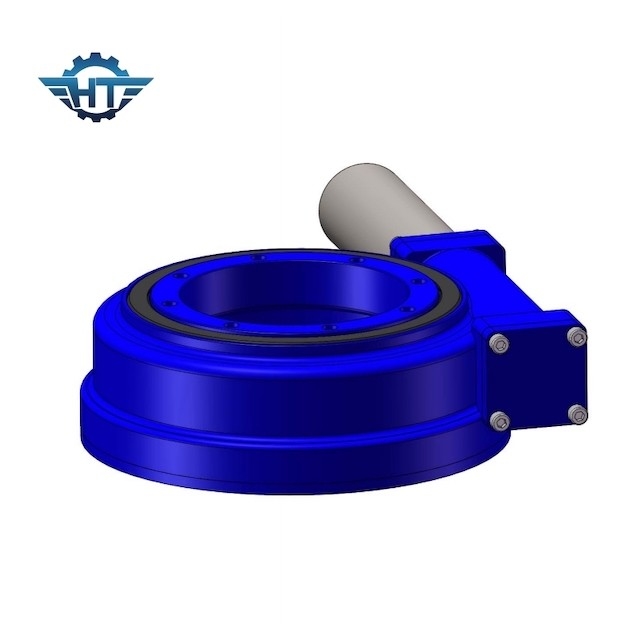

9-calowy napęd ślimakowy z przekładnią ślimakową Napęd 24VDC z pierścieniem obrotowym

Obrotowy napęd pierścieniowy z silnikami krokowymi 24 V DC, sterownikami i enkoderami do elektrowni słonecznej

Opis napędu pierścienia obrotowego

Co to jest napęd obrotowy?

Napęd obrotu (lub w skrócie napęd obrotu) to kompletny, gotowy do instalacji system, który składa się z kulowego lub wałkowego pierścienia obrotowego (łożyska), ślimaka i całkowicie zamkniętej obudowy.Można go dostosować za pomocą hydraulicznych lub elektrycznych przekładni planetarnych z możliwością wyboru stopnia IP w zależności od różnych zastosowań i wymagań klientów.Posiada cechy ochrony antykorozyjnej, dużego obciążenia i wysokiej precyzji.

Obrotowe urządzenie napędowe do śledzenia słońca przyjmuje łożysko obrotowe i pierścieniową konstrukcję ślimakową, która może osiągnąć kontakt wielozębny, ma cechy dużego momentu obrotowego przekładni i stabilnej pracy;może wytrzymać duże obciążenia promieniowe i osiowe oraz silne wywrócenie Moment obrotowy (odporność na wiatr) jest szeroko stosowany w systemach śledzenia wytwarzania energii słonecznej fotowoltaicznej i innych nowych gałęziach przemysłu przez klientów krajowych i zagranicznych.

Parametry wydajności modelu SE


Zalety

Changzhou hangtuo wykorzystuje technologię podwójnej koperty do produkcji napędu obrotowego z technologią ślimaka pierścieniowego jako najważniejszym sposobem maksymalizacji obciążenia i poprawy wydajności i dokładności transmisji.Gdy ślimak jest sprzężony z łożyskiem obrotowym, można uzyskać sprzężenie z wieloma zębami, a gdy ślimak jest sprzężony, można uzyskać sprzężenie tylko z jednym zębem.Zwiększone zazębienie powierzchni zębów od 5 do 11 zębów w ten sposób znacznie zwiększa wytrzymałość i moc przekładni.Nasza oferta napędów obrotowych jest dostępna w kilku seriach i obejmuje szeroką gamę modeli.Zakres wydajności i wymiary montażowe mogą zaspokoić potrzeby różnych zastosowań.Obecnie nasze produkty można podzielić na 9 podstawowych modeli, średnica bieżni waha się od 75mm do 800mm.Zakres obciążeń wynosi od 6kNm do 220kNm, moment obrotowy od 200Nm do 63kNm, moment obrotowy od 500Nm do 271kNm, a przełożenie przekładni od 30:1 do 156600:1.Metoda instalacji może być pozioma, pionowa lub wieloosiowa.

Istnieje możliwość zamówienia typu podstawowego (otwarta przekładnia) lub typu całkowicie zamkniętego.Oferujemy również napęd dwuosiowy (pojedynczy napęd obrotowy obraca się jednocześnie w obu kierunkach) oraz jednowałowy napęd podwójny (dwa ślimaki napędowe napędzają to samo łożysko wieńcowe na jednym wale).

Typowe zastosowania napędów obrotowych obejmują elektrownie słoneczne, turbiny wiatrowe, dźwigi samochodowe, pojazdy latające, sprzęt komunalny, sprzęt hydrauliczny, sprzęt naftowy, sprzęt do sterowania kołami, koparki i automatyczny sprzęt do podnoszenia.Istnieje wiele innych zastosowań, które nie zostały wyczerpująco wymienione, ponieważ napęd obrotowy jest najlepszym wyborem do zastosowań, które oferują duże obciążenia i wysoki moment obrotowy na tej samej przekładni.

Produkujemy wiele różnych typów napędów obrotowych i oferujemy wiele typów napędów obrotowych i komponentów napędowych.Nasze napędy obrotowe mogą być samohamowne lub z napędem wstecznym.Samohamowny napęd obrotu nie cofa się, gdy siła wsteczna jest przekazywana z wieńca obrotowego na ślimak i nie ma potrzeby instalowania oddzielnego hamulca.Zamiast samoblokowania można jeździć wstecz.Do zastosowań hydraulicznych dostarczamy naszym klientom silniki hydrauliczne.W przypadku urządzeń elektrycznych możemy dostarczyć naszym klientom skrzynie biegów i różne silniki.
