Szczegóły Produktu:
|
| Zakres obrotu: | zakresy pełnego okręgu | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Wniosek: | Pojedynczy system śledzenia | Okres gwarancji: | 10 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany | Sposoby wysyłki: | drogą morską, lotniczą, kolejową, ekspresową |
| Silnik: | Silnik elektryczny | Funkcja: | Własna blokada |
| Podkreślić: | Podwójny napęd ślimakowy z przekładnią ślimakową,napęd ślimakowy z przekładnią ślimakową 50Mn,napęd pierścienia obrotowego CSP |
||

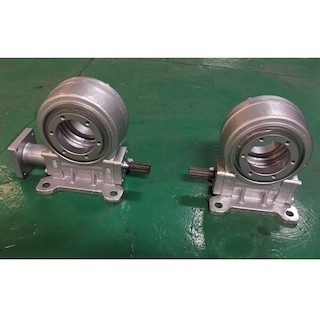

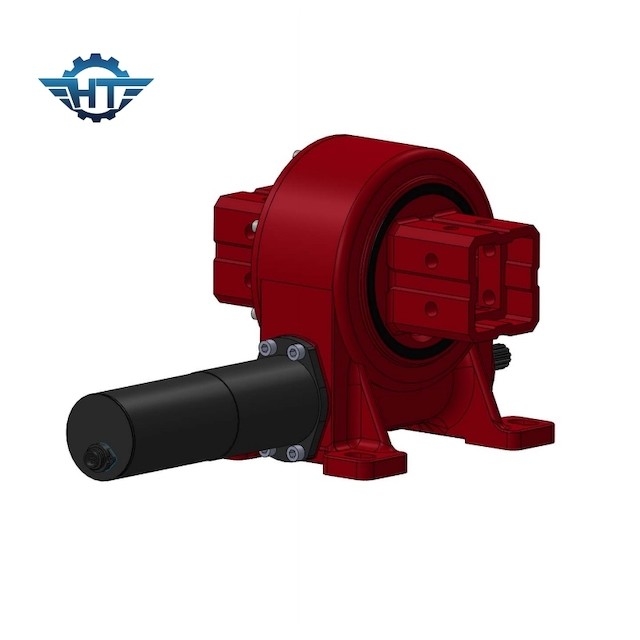

Napęd ślimakowy z podwójną kopertą VE9 do pojedynczego systemu śledzenia paneli słonecznych
Opis napędu obrotu przekładni ślimakowej
Nasze napędy obrotowe to bezobsługowe produkty śledzące w dwóch kopertach.Przekładnia o podwójnej strukturze koperty ma zalety wysokiej precyzji, wysokiej wydajności mechanicznej, małej utraty precyzji i dłuższej żywotności.Ponadto, biorąc pod uwagę trudne warunki, takie jak dzikie pustynie, i myśląc o tym, co myślą klienci, innowacyjne zastosowanie w pełni uszczelnionej konstrukcji mechanizmu umożliwia bezobsługowość podczas cyklu życia produktu i pozwala zaoszczędzić klientom wiele kosztów konserwacji.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Napęd obrotowy może być używany w każdej sytuacji wymagającej pełnego obrotu i zmiennej prędkości.W przypadku konieczności realizacji przeniesienia mocy większego momentu obrotowego, przeniesienia większej precyzji ruchu lub doboru mechanizmu wymagającego dużej zwartości i integralności konstrukcji nadwozia najlepszym rozwiązaniem jest napęd obrotowy.
Bardziej powszechnymi zastosowaniami są na ogół obracające się w pełnym okręgu konstrukcje maszyn inżynieryjnych i budowlanych, a także energia słoneczna, energia wiatru i różne długoterminowe automatyczne maszyny śledzące.Łatwo jest przeprowadzić sterowanie cyfrowe, dzięki czemu ma wiele zastosowań w dziedzinie robotów przemysłowych.
