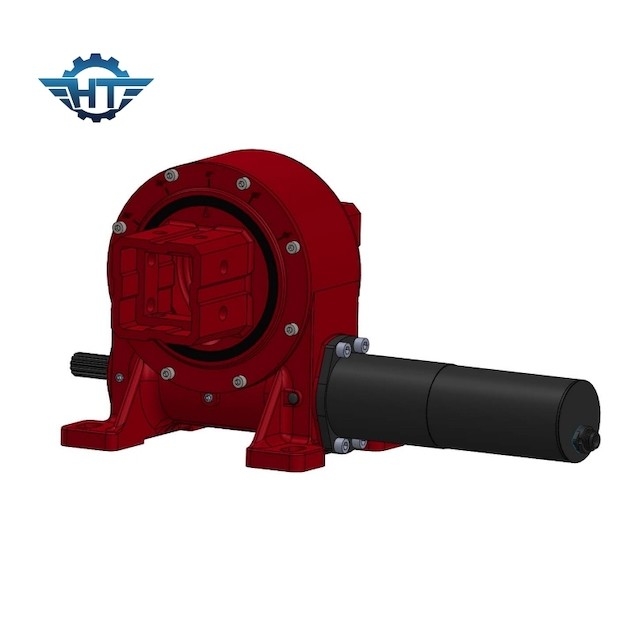

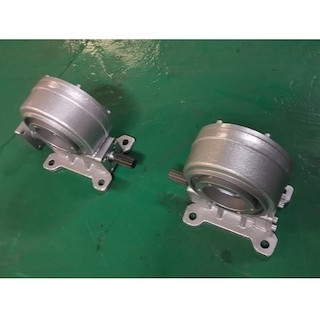

Szczegóły Produktu:
|
| Materiały: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 57:1 | Wyjściowy moment obrotowy: | 7344 Nm |
| Moment trzymania: | 60 kNm | Moment przechylania: | 10 kNm |
| Miejsce pochodzenia: | CHINY | Nazwa handlowa: | Hangtuo |
| Podkreślić: | 7-calowy mały napęd obrotu,mały napęd obrotu VE7,zamknięty napęd obrotu VE7 |
||
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Transport, przenoszenie i przechowywanie
1.1.Podczas transportu należy zachować opakowanie reduktora obrotowego w określonym kierunku, aby uniknąć kolizji;proszę nosić rękawice robocze i działać ostrożnie podczas ruchu;reduktor obrotowy zazwyczaj ma gwintowane otwory w pierścieniu wewnętrznym i zewnętrznym, co może zapewnić bezpieczną obsługę za pomocą sprzętu do podnoszenia.
1.2.Podczas przechowywania należy przechowywać opakowanie reduktora obrotowego w określonym kierunku i przechowywać je w zamkniętym pomieszczeniu, aby uniknąć wilgoci.W zamkniętym opakowaniu powierzchnia jest antykorozyjna i antykorozyjna i może być przechowywana przez około 5 miesięcy.Jeśli potrzebujesz go przechowywać przez dłuższy czas, zastosuj specjalne środki ochronne.
