Szczegóły Produktu:
|
| Rodzaj: | Przekładnia napędu obrotowego | sposób wysyłki: | koleją, morzem, powietrzem, ekspresem |
|---|---|---|---|
| czas realizacji: | 3 ~ 45 dni | Rozmiar: | 1 cal do 25 cali |
| Silnik obrotowy: | AC, DC, hydrauliczne | Kolor malowania: | Na podstawie karty kolorów Ral |
| Rodzaj zęba: | Ząb spiralny | Wniosek: | Elektrownia wieżowa CSP |
| Podkreślić: | 6-calowy jednoosiowy napęd obrotowy,jednoosiowy napęd obrotowy CSP,skrzynia biegów z napędem obrotowym CSP |
||

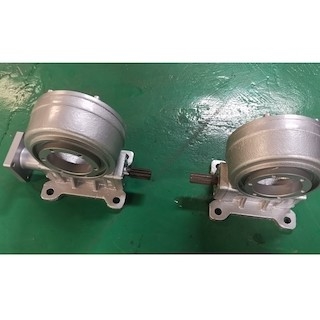

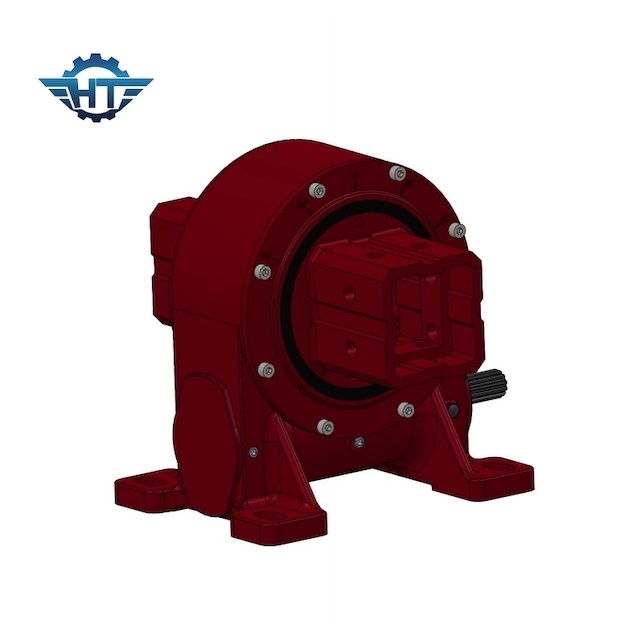

Napęd jednoosiowy VE6, mały napęd z obudową w obudowie IP66 dla elektrowni CSP
Opis napędu obrotu jednoosiowego
Jednoosiowy napęd obrotowy jest produktem mechanicznym o zintegrowanej strukturze składającej się z wieńca obrotowego, przekładni, obudowy i silnika (silnik elektryczny, silnik hydrauliczny, silnik krokowy, silnik serwo), który jest używany do wytrzymywania obciążeń osiowych, promieniowych i momentowych .Opracowaliśmy również napędy obrotowe z dużym luzem specjalnie do zastosowań wymagających wysokiej precyzji.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Dostosowane usługi
1. Przełożenie przekładni 31:1 do 150:1
2. Instalacja pozioma, instalacja pionowa lub wieloosiowa instalacja kombinowana
3. Pojedynczy robak lub podwójny robak
4. Silnik elektryczny lub hydrauliczny
5. Uszczelniona obudowa
6. Można dostosować projekt zgodnie z wymaganiami aplikacji
