Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Przełożenie: | 125:1 | Znamionowy wyjściowy moment obrotowy: | 16 kNm |
| Moment przechylania: | 205 kNm | Efektywność: | 40% |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | RAL 9006 | Rodzaj uszczelnienia: | NBR+PVC, typ FB |
| Podkreślić: | NBR PVC Seal Zamknięty napęd obrotowy,napęd obrotowy do systemu śledzenia słonecznego 21 cali,21-calowy pierścień obrotowy przekładni ślimakowej |
||

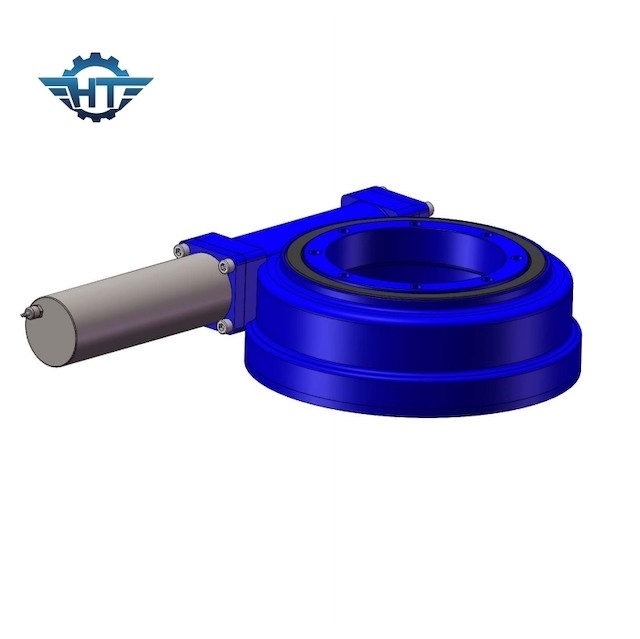

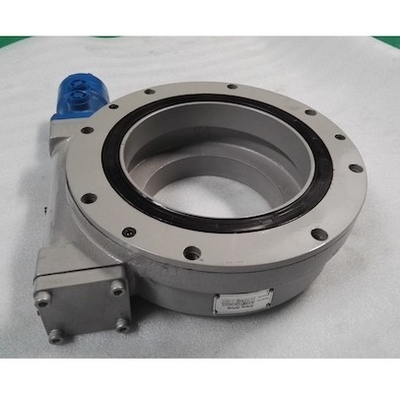

Zamknięty napęd z przekładnią ślimakową, duży rozmiar 21 cali do automatyzacji robotyki
Zamknięty opis napędu z przekładnią ślimakową
Zamknięty napęd wieńca obrotowego womr może uzyskać duże przełożenie, bardziej zwarte niż mechanizm przekładni skośnej z naprzemienną osią.Dzięki powierzchni zębów zazębionych z dwoma kołami w celu kontaktu liniowego, jego nośność jest znacznie wyższa niż w przypadku mechanizmu przekładni ukośnej z naprzemienną osią.Napęd ślimakowy jest odpowiednikiem przekładni spiralnej, jest to przekładnia wielozębna, dzięki czemu transmisja jest płynna, niski poziom hałasu.I jest samoblokujący, gdy kąt prowadzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami, mechanizm ma cechę samoblokowania;może realizować samohamowanie wsteczne, to znaczy tylko ślimak do napędzania ślimacznicy.Dzięki tej funkcji mechanizm ślimakowy stosowany w ciężkich maszynach może pełnić rolę ochronną.
SE21 Parametry techniczne
Miejsce pochodzenia: Jiangsu, Chiny (kontynent)
Nazwa marki: Hangtuo
Statyczna ocena osiowa: 1600 KN
Statyczna ocena promieniowa: 640 KN
Dynamiczna ocena osiowa: 385 KN
Dynamiczna ocena promieniowa: 335 KN
Stan: nowy
Moment wyjściowy: 16 kNm
Przełożenie: 125:1
Moment przechylający: 205 KN.m
Moment trzymania: 105 KN.m
Silnik: silnik hydrauliczny 125CC, 160CC, 200CC;
Zapewniona obsługa posprzedażna: Inżynierowie dostępni do obsługi maszyn za granicą
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Aplikacje
Napędy obrotowe Hangtuo i łożyska/pierścienie obrotowe mogą być stosowane w sprzęcie budowlanym i systemie robotyki automatyki, takim jak dźwigi samochodowe, samochody offshore, koparki.
