Szczegóły Produktu:
|
| Model: | Zamknięta obudowa podwójna oś 7 cali | Materiał: | 42CRMN, QT |
|---|---|---|---|
| Gwarancja: | 5 lat | Reakcja: | 0 ~ 0,15 stopnia |
| Silnik: | Silnik z przekładnią planetarną | Funkcja: | Obrót w dwóch osiach |
| Rozmiar: | Dostosowany rozmiar | CYKL PRACY: | 30 lat |
| Podkreślić: | Zamknięty napęd obrotowy OEM,25-calowy dwuosiowy napęd obrotowy,25-calowa skrzynia biegów z napędem obrotowym |
||

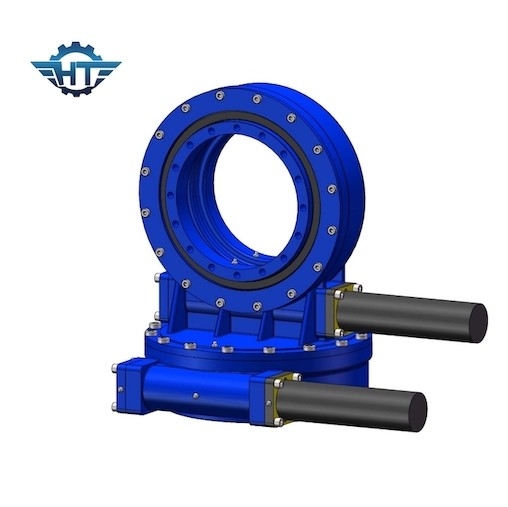

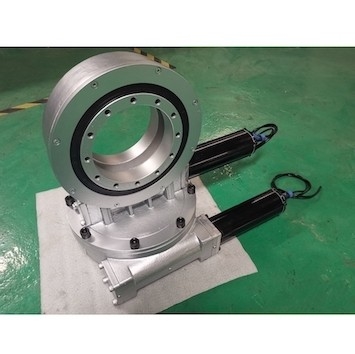

SDE7 Dwuosiowa przekładnia ślimakowa z przekładnią ślimakową do dwuosiowego systemu śledzenia słonecznego
Opis dwuosiowego napędu obrotowego
Konstrukcja dwuosiowego napędu obrotowego z napędem dwuosiowym jednocześnie.Jest to większy kontakt z zębami i podwójny wyjściowy moment obrotowy niż napęd obrotowy serii SE. Ten produkt ma długą historię, technologia procesowa jest teraz bardzo dojrzała.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk |
705kg |
Aplikacje
Nasze dwuosiowe jednostki obrotowe generują moment obrotowy, obracając się wokół dwóch niezależnie oddzielonych osi, umożliwiając stabilną i precyzyjną transmisję w szerokim zakresie.Zastosowania obejmują trackery słoneczne, heliostaty, skoncentrowaną fotowoltaikę (CPV) oraz anteny satelitarne i radiowe.
Opakowania
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotu ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
