Szczegóły Produktu:
|
| Rodzaj: | Zamknięta seria SE | Wniosek: | Platformy do trzymania samochodów |
|---|---|---|---|
| Kierowca: | Silnik hydrauliczny | Stopień IP: | IP66, IP65 |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Wydajność: | 40% |
| Model: | SE9 cali | Stosunek: | 61:1 |
| Podkreślić: | Pierścień obrotowy przekładni ślimakowej IP65,pierścień obrotowy przekładni ślimakowej 380 V,napęd łożyska obrotowego IP65 |
||

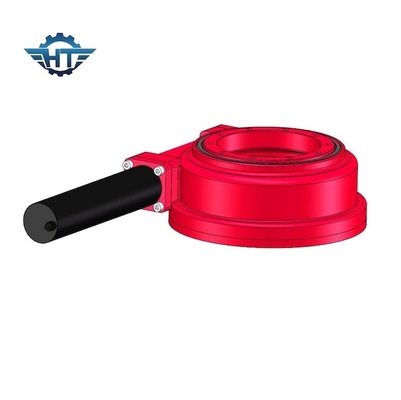

Zamknięty napęd obrotowy IP66 z silnikiem hydraulicznym do obrotowych platform samochodowych
Zamknięty opis napędu obrotowego
Napędy obrotowe są idealne w sytuacjach wymagających zarówno utrzymania ładunku, jak i momentu obrotowego z tej samej skrzyni biegów.Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędzi olejowych, koparki do opon, koparki i podnośniki samochodowe.
Parametry techniczne napędu obrotowego SE7
| Nazwa produktu | SE7 Napęd obrotowy z motoreduktorami 43Nm 24Vdc |
| Wyjściowy moment obrotowy | 1750 Nm;1291,5 ft.lbs |
| Moment obrotowy przechylania | 10500 Nm;7749 ft.lbs |
| Moment trzymania | 13200 Nm;9741.6 ft.lbs |
| Obciążenie osiowe | 132 kN ;29700 funtów |
| Obciążenie promieniowe | 58 kN;13050 funtów |
| Alternatywy silnikowe | Silnik prądu przemiennego 380 V/220 V;Silnik krokowy ;Silnik bezszczotkowy |
| Styl produktów | podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Industrial Machiner |
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Kluczowe cechy
1. Gotowy do instalacji system ze zintegrowanym pierścieniem obrotowym i łatwy do zintegrowania z istniejącymi aplikacjami
2. Zmniejszone koszty utrzymania
3. Kompaktowe pakiety do instalacji oszczędzających miejsce
4. Dostępne z kołnierzami dla wszystkich standardowych silników elektrycznych i silników hydraulicznych
5. Napędzany przez robaka
6. Uszczelniony system bieżni
7. Modułowa konstrukcja pozwala na bardzo szybkie modyfikacje
8. Obudowa o wydłużonej żywotności, która całkowicie otacza przekładnię (zbiornik smaru, ochrona przed zanieczyszczeniem i kontaktem)
9. Maksymalna ładowność w kompaktowej konstrukcji
