Mały napęd Slew
Created with Pixso. Zamknięty napęd obrotowy VE3 Pojedyncza oś 24VDC 806NM Znamionowy wyjściowy moment obrotowy

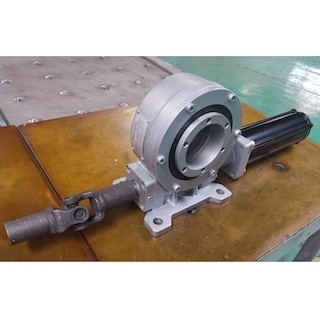

Zamknięty napęd obrotowy VE3 Pojedyncza oś 24VDC 806NM Znamionowy wyjściowy moment obrotowy

Brand Name: HT
Model Number: VE3"
MOQ: 1 kawałek
Cena £: USD 100~1100/ pc
Delivery Time: 15 ~ 45 dni
Payment Terms: L/C, T/T, Western Union
Detail Information
Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE, ISO9001
Obrotowy silnik napędowy:
24VDC
Prędkość:
Dostosowane
Mieszkania:
W załączeniu
Rodzaj:
Pionowy pojedynczy typ
Materiał:
42CrMo lub 50Mn
Gwarancja:
5~10 lat
Wniosek:
System śledzenia energii słonecznej
Pakiet transportowy:
PUDŁO ZE SKLEJKI
Szczegóły pakowania:
PUDŁO ZE SKLEJKI
Możliwość Supply:
2000 sztuk miesięcznie
Podkreślić:

Zamknięty napęd obrotowy VE3

,

zamknięty napęd obrotowy

,

pojedyncza oś

Product Description

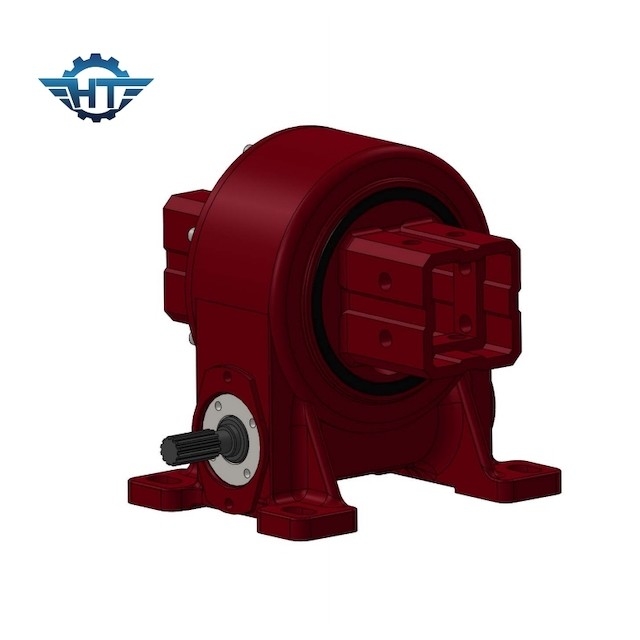

Skrzynia obrotowa jednoosiowa z przekładnią ślimakową VE3 do systemu śledzenia energii słonecznej



Opis skrzyni biegów z napędem obrotowym



Przekładnie obrotowe są napędzane technologią ślimaka klepsydrowego, która zapewnia maksymalny moment obrotowy i płynną rotację.Oferujemy różne modele napędów obrotowych o różnej obciążalności momentowej.Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydrowy.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.



Parametry wydajności modelu VE



Parametry wydajności modelu VE
Model Znamionowy moment obrotowy (Nm) Moment trzymania (kN.m) Moment przechylania (kN.m) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Stosunek Efektywność

Precyzja

(Stopień)

IP Tep pracy (℃) Samoblokujący Waga (kg)
3" 806 9 5 22 15 31:1 40% ≤0,15 66 -40~+80 TAk 12kg
5" 962 30 6 16 27 37:1 40% ≤0,15 66 -40~+80 TAk 18kg
7" 7344 60 10 34 58 51:1 40% ≤0,15 66 -40~+80 TAk 32kg
8" 8000 70 14 50 80 50:1 40% ≤0,15 66 -40~+80 TAk 28kg
9" 8784 80 16 60 130 61:1 40% ≤0,15 66 -40~+80 TAk 52kg
12" 11232 100 25 77 190 78:1 40% ≤0,15 66 -40~+80 TAk 65 kg
14" 12240 120 48 110 230 85:1 40% ≤0,15 66 -40~+80 TAk 88 kg
17" 14688 136 67 142 390 102:1 40% ≤0,15 66 -40~+80 TAk 135 kg
21" 18000 140 89 337 640 125:1 40% ≤0,15 66 -40~+80 TAk 192 kg
25" 21600 150 112 476 950 150:1 40% ≤0,15 66 -40~+80 TAk 251 kg



zainstalować


Przygotowania do instalacji
1 Sprawdź reduktor obrotowy pod kątem uszkodzeń fizycznych.Oczyścić reduktor obrotowy i wsporniki łączące.Oczyścić powierzchnię nośną z zanieczyszczeń (takich jak opiłki żelaza, zadziory, farba, żużel spawalniczy itp.).
2 Postępuj zgodnie z poniższymi instrukcjami, aby wyczyścić olej antykorozyjny z powierzchni montażowej reduktora obrotowego.
2.1 Użyj płynu czyszczącego (takiego jak olej napędowy, benzyna itp.) do czyszczenia zewnętrznej powierzchni powierzchni instalacji.Płyn czyszczący nie może uszkodzić gumowej uszczelki;
2.2 Prosimy o przestrzeganie przepisów dotyczących stosowania płynów czyszczących (takich jak przepisy producenta, ochrona pracowników, ochrona środowiska itp.).
2.3 Śrub pozycjonujących nie można poluzować podczas instalacji, a instalację można przeprowadzić dopiero po usunięciu śrub transportowych.
