Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Znamionowy wyjściowy moment obrotowy: | 600 Nm |
| Moment trzymania: | 5800 Nm | Moment przechylania: | 1800 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | solar slew drive,slewing drive for solar tracking system |
||

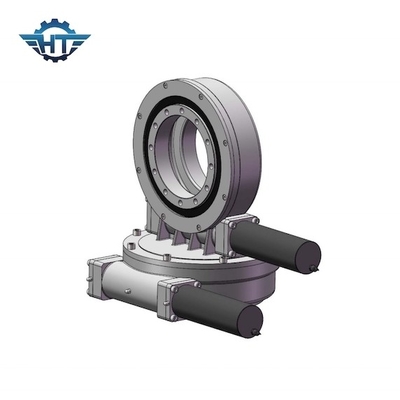

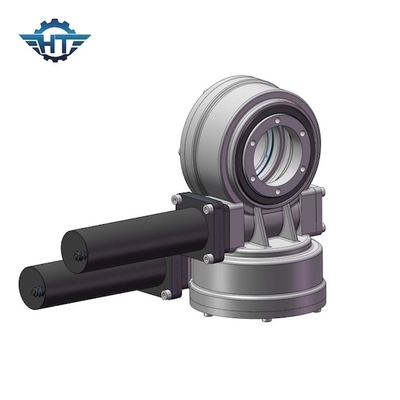

Łożysko klepsydrowe z przekładnią ślimakową do zakrzywionych lusterek Paraboliczne Csp
Opis łożyska pierścienia obrotowego przekładni ślimakowej
Napęd obrotowy jest idealnym produktem do kontroli ruchu do zastosowań wymagających siły momentu obrotowego, niskiej prędkości i dobrej dokładności.
Napęd obrotowy dla energii słonecznej: jest zaprojektowany w obrocie paneli fotowoltaicznych słonecznych i poprawia wydajność wytwarzania energii.Skoncentrowana energia słoneczna obejmuje kolektor słoneczny z kolektorem słonecznym, CPV (skoncentrowana fotowoltaika), CSP (skoncentrowana energia słoneczna), solarne koryto paraboliczne, śledzenie PV (jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca).W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych.Do zastosowań w maszynach budowlanych: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, dźwigach, chwytaku do drewna.Dla rynku przemysłowego: Linia montażowa automatyki i CNC, ramię robota.W przypadku satelity: komunikacja kosmiczna i globalne systemy pozycjonowania w antenie satelitarnej.
Parametry wydajności napędu obrotu modelu SDE
|
Parametry wydajności modelu SDE |
||||||||||||
|
Model |
Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Stosunek |
Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący |
waga (kg) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
34kg |
|
7" |
2000 |
7,5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
56 kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
705kg |
Zastosowanie w parabolicznym CSP
Snapędy lewoskrętne są idealną częścią obrotową do rynny parabolicznej CSP.Paraboliczne koryto wykorzystuje zakrzywione lustra śledzące słońce (tzw. koryta paraboliczne), aby zmaksymalizować energię słoneczną, a w konsekwencji wydajność produkcji ciepła.Promienie słoneczne są wychwytywane i odbijane na rurze odbierającej wypełnionej nośnikiem ciepła (wodą lub olejem termalnym), który znajduje się w centralnym punkcie rynien.
