Szczegóły Produktu:
|
| Rodzaj: | VE9 | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Rozmiar: | 3 cale do 25 cali |
| Rodzaj zęba: | Ząb spiralny | Silnik: | Silnik prądu stałego |
| Kolor: | Klient wymagany | Aplikacja: | 2 portretowy system śledzenia słonecznego fotowoltaiki |
| Podkreślić: | Silnik z przekładnią 24VDC Solar Slew Drive,VE7 Solar Tracker Slew Drive,spiralny ząb Solar Slew Drive |
||

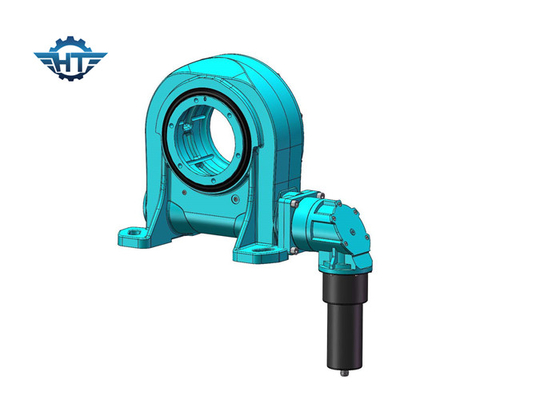

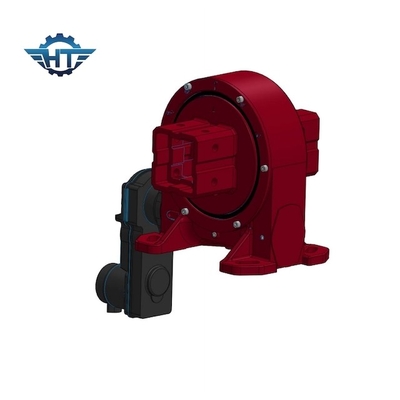

VE7 Solar Tracker Slew Drive z motoreduktorem 24VDC do 2 portretów PV Solar Tracking System
Opis napędu obrotu VE7 Solar Tracker
Napędy obrotowe Hangtuo wykorzystują precyzyjną technologię, która zapewnia duże przełożenie na jednym etapie przełożenia.Łożysko i koła zębate są zmontowane w niskoprofilową, samoutrzymującą się i gotową do montażu obudowę.Mamy możliwość dostarczenia niestandardowych rozwiązań dla konkretnych zastosowań.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Te wysoce adaptowalne produkty charakteryzują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i opcjami uszczelnionego napędu.
Aplikacje
Nasze produkty obejmują napędy obrotowe i powiązane komponenty, które są stosowane głównie w jedno- lub dwuosiowych systemach śledzenia słońca, pojazdach budowlanych, maszynach portowych, pojazdach modułowych i małych systemach wiatrowych.
Napędy/reduktory obrotu są wybierane przez klientów z domu i na pokładzie do systemów śledzenia energii słonecznej PV/CPV/CSP dzięki połączeniu pierścienia obrotowego z wałem ślimakowym klepsydry, który zapewnia lepszy kontakt zębów, zwiększony moment obrotowy napędu i płynniejszy obrót.Dostępne są różne rozmiary od 3 do 25 cali z ponad 60 modelami, aby spełnić wymagania zarówno regularnego, jak i precyzyjnego śledzenia w polach śledzenia PV, CPV, CSP i energii słonecznej.
