Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Twardość: | Utwardzony | Znamionowy wyjściowy moment obrotowy: | 8784 Nm |
| Moment trzymania: | 80000 Nm | Moment przechylania: | 16000 Nm |
| Pakiet transportowy: | Drewniane pudło | Precyzja: | 0,15° |
| Podkreślić: | 100 * 100 Tube Solar Tracker Slew Drive,PV Solar Tracker Slew Drive,100 * 100 Tube hydrauliczny napęd obrotu |
||

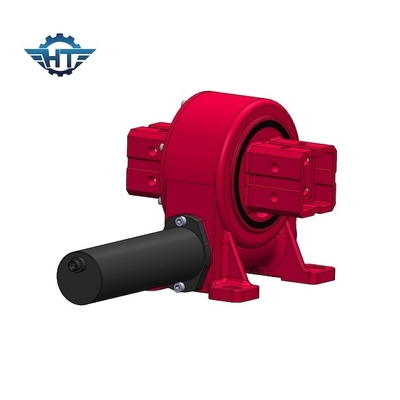

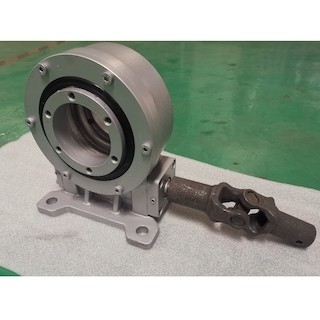

Napęd obrotowy jednoosiowy VE7 z rozmiarem rury 100 * 100 do systemu zasilania energią słoneczną
Opis napędu obrotu jednoosiowego
Różne rozmiary kwadratowej mocy wyjściowej w zależności od potrzeb i wymagań klientów, nasze napędy obrotowe z przekładnią ślimakową są najbardziej opłacalnym i optymalnym rozwiązaniem dla jednoosiowych trackerów fotowoltaicznych.Zostały zaprojektowane, przetestowane i mają gwarancję dokładności i wydajności przez 30 lat.W porównaniu ze stałymi trackerami fotowoltaicznymi, które mogą wytwarzać najwyższy poziom energii tylko wtedy, gdy słońce znajduje się pod optymalnym kątem do panelu, trackery fotowoltaiczne mogą być skierowane bezpośrednio w stronę słońca od wschodu do zachodu słońca.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Pakiet
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotu ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
