Szczegóły Produktu:
|
| Model: | SE3 | Samoblokujący: | tak |
|---|---|---|---|
| Certyfikat: | ISO9001, CE | Gwarancja: | 5~10 lat |
| Materiał: | QT | Podanie: | Jednoosiowy system śledzenia słońca |
| Kolor: | Dostosowane | Dokładność: | ≤0,15 |
| Podkreślić: | solar tracker drive,solar slew drive |
||

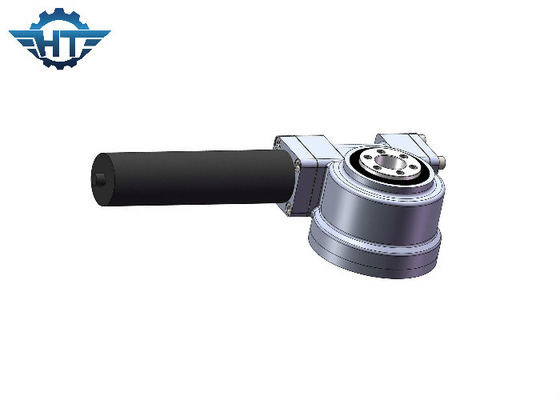

SE3 Single Worm Small Slew Drive Gear do jednoosiowego systemu śledzenia słońca
Opis małego napędu pojedynczego ślimaka
Napęd obrotowy serii SE to rodzaj dużego napędu obrotowego o specjalnej konstrukcji, który może jednocześnie przenosić duże obciążenie osiowe, obciążenie promieniowe i moment wywracający.Ma wiele funkcji, takich jak podtrzymywanie, obracanie, prowadzenie, mocowanie i tak dalej.Ogólnie rzecz biorąc, łożysko obrotowe może być stosowane w maszynach CNC, maszynach budowlanych, robocie, antenie satelitarnej, energii słonecznej, energii wiatrowej itp.
Gdy napęd obrotowy jest używany w branży energii słonecznej, użytkownicy muszą wybrać idealny napęd zgodnie z rzeczywistą powierzchnią paneli słonecznych.3-calowy napęd obrotowy nadaje się do systemu zasilania energią słoneczną z panelem słonecznym 3-5 m2, 7 cali dla panelu słonecznego 10-17 m2, 9 cali dla 18-30 m2, 12 cali dla 31-45 m2 i 14 cali dla 46 -60 m2.Są one udostępniane w celach informacyjnych.W celu uzyskania bardziej szczegółowych i szczegółowych informacji proszę o bezpośredni kontakt.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Instalacja
Napędy obrotowe SE można montować na dwa różne sposoby, pionowo lub poziomo, w zależności od oceny poziomu ochrony i wymagań instalacyjnych projektu
