Szczegóły Produktu:
|
| Model: | SE1 | Moment trzymania: | 1800 Nm |
|---|---|---|---|
| Moment przechylania: | 1000 Nm | Wyjściowy moment obrotowy: | 400 Nm |
| Statyczne obciążenie osiowe: | 22 kN | Statyczne obciążenie radykalne: | 12 kN |
| Surowiec: | QT | Waga: | 6 kg |
| Podkreślić: | solar slew drive,slewing drive for solar tracking system |
||
Wysokowydajny napęd zakręcający o małym rozmiarze do odnawialnej energii słonecznej
Opis napędu obrotu o małym rozmiarze

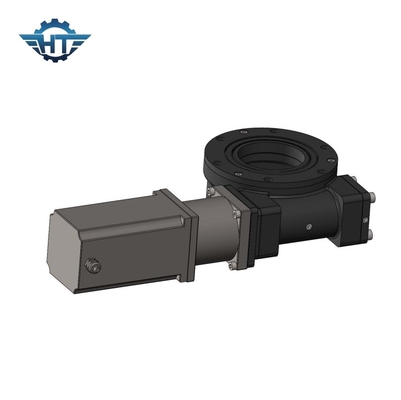

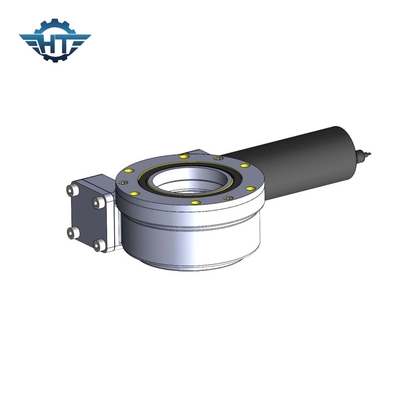

Obrotowe urządzenie napędowe jest mechanizmem transmisji opóźnienia obrotu na całym obwodzie, który integruje napędzające źródło zasilania.Obrotowe urządzenie napędowe wykorzystuje łożysko obrotowe jako popychacz przekładni i mocowanie mechanizmu.Źródło napędu i obudowa oraz drugi pierścień są wykorzystywane zarówno jako popychacz przekładni, jak i podstawa połączenia napędzanej części roboczej, dzięki czemu samo łożysko obrotowe jest połączeniem obrotowym na całym obwodzie, a źródło zasilania napędowego i główne części transmisyjne sprawiają, że jest to uniwersalny mechanizm transmisji opóźnienia, który integruje funkcje obracania, zwalniania i jazdy, a jednocześnie ma prostą konstrukcję i jest wygodny w produkcji i konserwacji.Zdjęcie przedstawia dwa typowe napędy wahadłowe.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Arkusz danych napędu obrotowego SE1
| Model | SE1 |
| Stosunek | 32:1 |
| Znamionowy moment obrotowy (Nm) | 400 |
| Moment przechylania (Nm) | 1000 |
| Moment trzymania (Nm) | 1800 |
| Obciążenie osiowe (kN) | 22 |
| Obciążenie promieniowe (kN) | 12 |
| Efektywność | 40% |
| Dokładność (°) | 0,1 |
| Samoblokujący | tak |
| waga (kg) | 6 |
| Otwory instalacyjne | 6*M8 |
| Średnica koła środkowego | Φ40mm |
| Wewnętrzna dziura | Φ30mm |
| Temperatura pracy | － 30℃ ~＋80℃ (opcjonalny specjalny smar używany w chłodniejszych lub cieplejszych miejscach) |
| Polityka gwarancyjna | 5 lat, możliwe przedłużenie gwarancji |
Kupując napęd obrotowy, musisz znać następujące parametry:
1 moment obrotowy
2 obr./min
3 Reduktor obrotu
