Szczegóły Produktu:
|
| Model: | VE9 | Przełożenie: | 61:1 |
|---|---|---|---|
| Wniosek: | Energia słoneczna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Przekładnia planetarna | Certyfikat: | ISO9001, CE |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | ≤0,1° |
| Podkreślić: | Napęd łożyska obrotowego 130 KN,napęd łożyska obrotowego przekładni planetarnej,zamknięty napęd obrotowy 130 KN |
||

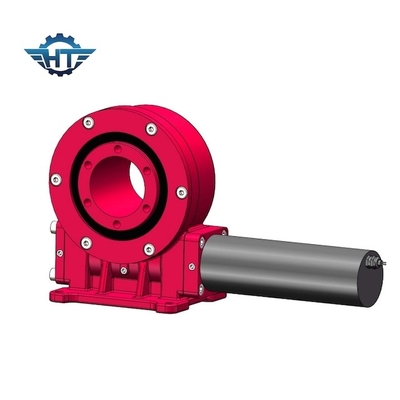

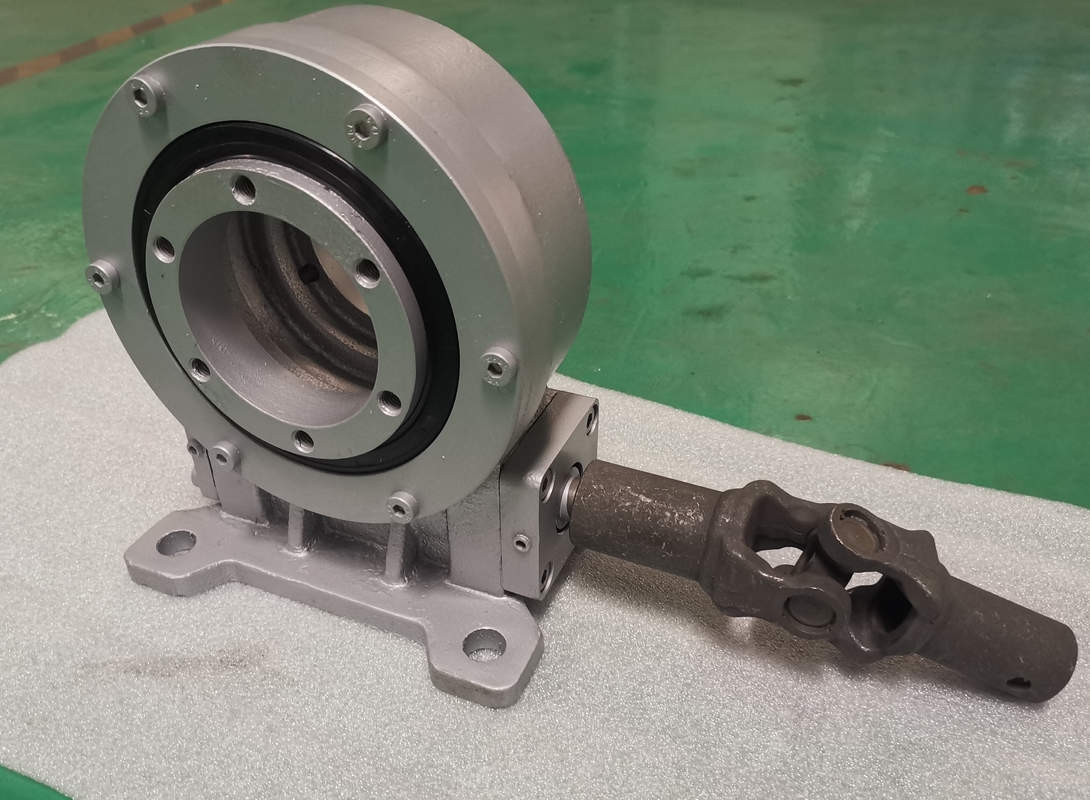

Pionowe łożysko ślimakowe o przełożeniu 61/1 z zamkniętym domem do śledzenia słonecznego
Napęd obrotu przekładni ślimakowej
Napęd obrotowy ma przekładnię promieniową napędzaną ślimakiem.Zęby koła zębatego stykają się z rowkami w ślimaku, a wraz z obrotem ślimaka obraca się również koło zębate.Typowe cechy różnych napędów obrotowych mogą obejmować ślimak w kształcie klepsydry, który jest często uważany za bardziej wydajny, ponieważ wiele zębów na kole zębatym może być włączonych jednocześnie.Inne funkcje mogą obejmować obudowę ochronną przeznaczoną do utrzymania mechanizmów w czystości, nasze napędy obrotowe mają stopień ochrony IP66.Silnik lub element napędowy, taki jak obracanie się turbiny wiatrowej, również może zmienić specyficzną konstrukcję napędu obrotowego.
Ogólnie rzecz biorąc, celem różnych napędów obrotowych jest zmiana ruchu osiowego na ruch promieniowy.W zależności od liczby gwintów na ślimaku i liczby zębów na kole zębatym, prędkość i moc siły osiowej zostaną zamienione na określoną siłę radykalną.W zależności od zastosowania, napęd obrotowy może być przydatny do wzmocnienia momentu obrotowego, który obraca mechanizm.
Parametry techniczne napędów obrotowych VE9
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 4300 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 27,2 tys. Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 61:1 | Efektywność | 40% |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja | IP | Temperatura pracy (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 251 |
Pakowanie i wysyłka
Umocowany w skrzyni ze sklejki, siedzący na palecie ze sklejki w pudełku ze sklejki.
Dostosuj się do swojego zapotrzebowania.
Czas dostawy: Generalnie 5-10 dni, jeśli towar jest w magazynie.20-45 dni, jeśli towaru nie ma w magazynie.To zależy od ilości.
Opakowanie: Ogólne opakowanie eksportowe lub niestandardowe opakowanie na żądanie
