Szczegóły Produktu:
|
| Rodzaj: | W załączeniu | Aplikacja: | Energia słoneczna |
|---|---|---|---|
| Kierowca: | Silnik prądu stałego | Stopień IP: | IP66 |
| Kolor: | zgodnie z prośbą | Wydajność: | 40% |
| Model: | VE9 | Stosunek: | 61:1 |
| Podkreślić: | solar slew drive,slewing drive for solar tracking system |
||

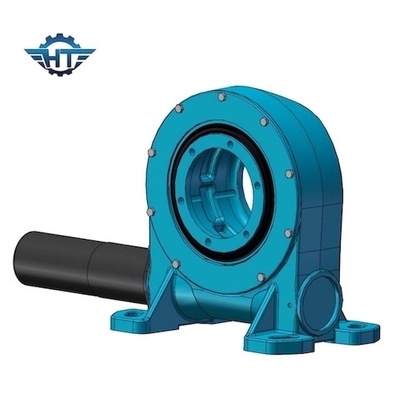

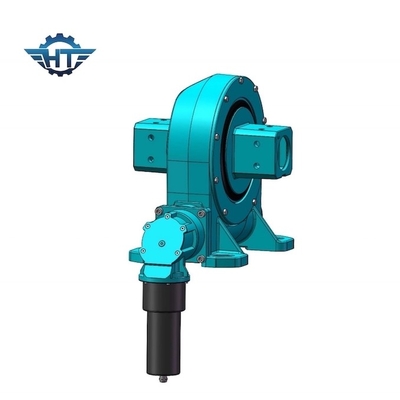

Dwuosiowy 2-osiowy napęd ślimakowy 24VDC do dwuosiowego systemu śledzenia słonecznego
Opis napędu ślimaka obrotowego
Warto zainwestować w lokalizatory słoneczne, które wykorzystują do ruchu mocne, niezawodne, sprawdzone w praktyce napędy obrotowe.Napęd obrotowy wykorzystujący technologię ślimaka klepsydrowego zapewni najwyższy poziom wytrzymałości i mocy, zwiększając tym samym żywotność i skracając przestoje.Wysokiej jakości dyski będą nadal pomagać w generowaniu optymalnej mocy w bardziej niezawodny sposób przez cały czas trwania instalacji.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 2000 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 30,5 K Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 37:1 | Efektywność | 40% |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Funkcja
Napęd obrotowy Vertical 9 cali jest przeznaczony do systemu śledzenia słońca.Służy do dostosowania paneli fotowoltaicznych do słońca, aby wykorzystać więcej światła słonecznego.Umożliwiają modułom słonecznym pozostanie w najlepszej pozycji do gromadzenia maksymalnej energii słonecznej.
