Szczegóły Produktu:
|
| Przełożenie: | 31:1~150:1 | Oś: | Pionowa pojedyncza oś |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Struktura: | Czarodziej i sprzęt |
| Długość życia: | 30 lat | Kolor: | RAL9006 |
| Stosowanie: | Śledzenie Słońca | Funkcja ochrony: | IP66 |
| Podkreślić: | solar tracker drive,slewing drive for solar tracking system |
||
Prędkość prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości

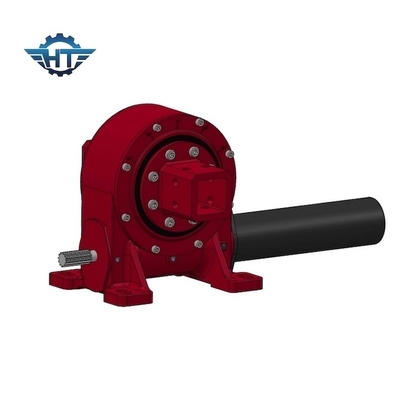

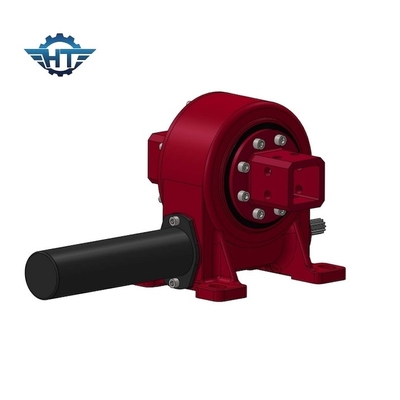

Opis napędu worm gear slew
SE jednoosiowy układ napędowy z poziomym obrotowym jest kluczowym elementem zarówno układu śledzenia słonecznego o jednej osi, jak i układu śledzenia słonecznego o dwóch ośach.energia wiatrowa itp..
Jednoosiowy system śledzący kieruje moduły fotowoltaiczne wzdłuż jednej osi obrotu, poruszając się poziomo ze wschodu na zachód w miarę poruszania się słońca.Przenoszenie tych modułów fotowoltaicznych wymaga, aby reduktor oferował zarówno moment utrzymania obciążenia, jak i momentu obrotowego, co może zaoferować tylko wysoce wyspecjalizowany napęd obrotowyŚledzące urządzenia z zastosowaniem napędów obrotowych, które angażują większą liczbę zębów na linii przesuwania biegów, zapewniają maksymalną wytrzymałość, trwałość i wydajność.Zapewnia to możliwie najdłuższą żywotność urządzenia z minimalną ilością przestojów lub kosztów utrzymania.
Dwuosiowe urządzenia śledzące obracają się z boku na bok oraz w górę i w dół, umożliwiając jeszcze dokładniejsze śledzenie ruchu słońca.Biorąc pod uwagę, że używają dwóch stopni swobody, wykorzystanie silnych i potężnych napędów obrotowych jest jeszcze ważniejsze dla niezawodnej i ciągłej funkcjonalności w terenie.
Parametry wydajności modelu VE
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Masę (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Zalety
1Obrót 360 stopni.
2. Silnik napędowy podłączony do lewej lub prawej strony
3W trakcie montażu nie jest konieczne regulacja odległości przekładni; jest ona ustawiona przez producenta przed fabryczną produkcją.
4- Tłuszcz został wypełniony przed fabryką.
4. Prosta instalacja i niska konserwacja
5- racjonalne wykorzystanie przestrzeni
6Przesunięcie jest samozablokowane, dlatego hamowanie nie jest konieczne
7Łatwy i płynny sposób uruchamiania i zatrzymania
8Wysoki moment nachylenia, odpowiedni do montażu poziomego
