Szczegóły Produktu:
|
| Przełożenie: | 61:1 | wydajność: | 40% |
|---|---|---|---|
| Rodzaj: | Dom zamknięty | Aplikacja: | Przechylone trackery słoneczne |
| SERWIS OEM: | - Tak, proszę. | Kierowca: | zgodnie z prośbą |
| Stopień ochrony IP: | IP66 | Kolor: | Czarne |
| Podkreślić: | solar tracker drive,solar slew drive |
||

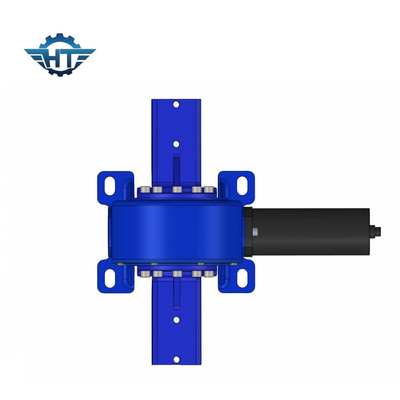

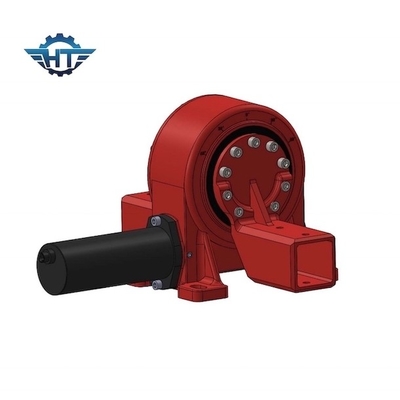

Horyzontalny, zamknięty, mały napęd ze ślizgiem, z napędem 24 VDC, do którego podłączony jest napęd słoneczny
Opis układu napędowego z poziomym zamkniętym przewodem
Jako źródło mocy silnik z przegubowym silnikiem jest zwykle silnikiem biegów planetarnych prądu stałego lub silnikiem biegów prądu przemiennego lub silnikiem biegów hydraulicznych.Jako główny składnik jest obrotowy napęd pierścienia, skrzynia biegów obrotowych może łatwo wytrzymać siły osiowe i promieniowe.
Napęd przewodowy to nowy rodzaj produktów przewodowych. Składa się z robaka, pierścienia przewodowego, całkowitego zamkniętego obudowy, silnika elektrycznego lub hydraulicznego.moment obciążenia radialnego i momentu zatytułowania jednocześnie. W porównaniu z tradycyjnymi produktami z napędem śledzionym, napęd śledziony jest łatwy do zainstalowania i utrzymania, może również zaoszczędzić więcej miejsca. Typowe zastosowania naszego napędu śledzionego obejmują maszyny rolne,maszyny budowlane, systemy przenośnikowe, żurawie, platformy wiertnicze, górnictwo, wojsko, dragi, parki rozrywki, systemy wytwarzania energii słonecznej i inne nowe pola energetyczne.
Parametry wydajności modelu VE
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Masę (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Wykorzystanie napędu obrotowego
Napęd obrotowy jest doskonałym produktem sterowania ruchem dla zastosowań wymagających siły momentu obrotowego.
Slew Drive For Solar: jest zaprojektowany w zakresie rotacji paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.
Przesyłka przewodowa do zastosowań systemu śledzenia słonecznego obejmuje: koncentrator słoneczny, talerz słoneczny, CPV (koncentrowany fotowoltaika), CSP (koncentrowana energia słoneczna), słoneczny korytarz paraboliczny, tracker PV
W przypadku generatorów wiatrowych: W turbinach wiatrowych przy pomocy napędu zwrotnego obraca się podstawę
Prędkość obrotowa dla maszyn budowlanych: szeroko stosowana na zamontowanym żurawie ciężarowym, platformie roboczej na powietrzu, żurawie dokującej, chwytaniu drewna
Dla rynku przemysłowego: Automatyka/linii montażowej, ramię robotyczne
W odniesieniu do satelitów: napęd slew może być wykorzystywany do komunikacji kosmicznej i systemów pozycjonowania globalnego w antenach satelitarnych.
