Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE7" |
|---|---|---|---|
| Kolor standardowy: | RAL 9006 | Przełożenie: | 57:1 |
| Znamionowy wyjściowy moment obrotowy: | 2000 Nm | Moment trzymania: | 13500 Nm |
| Moment przechylania: | 13200 Nm | Efektywność: | 40% |
| Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
| Podkreślić: | 2000 Nm Solar Slew Drive,planetarny silnik z przekładnią Solar Slew Drive,Solar Tracking System Slew Drive |
||

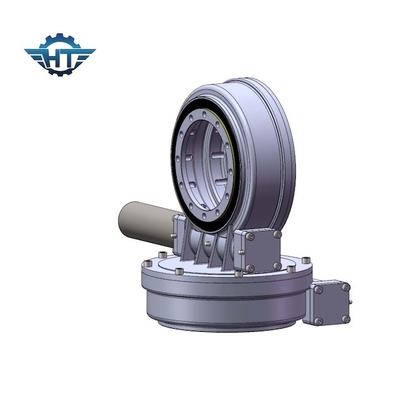

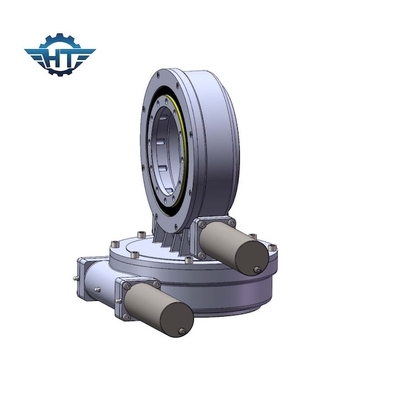

Dwuosiowy napęd solarny z przekładnią planetarną do systemu śledzenia słonecznego
Opis dwuosiowego napędu solarnego
Napędy obrotowe Hangtuo zapewniają duże przełożenie na jednym etapie przełożenia, zoptymalizowane pod kątem masy w stosunku do wydajności.Łożyska i koła zębate są montowane w niskoprofilowej, samoutrzymującej się i gotowej do montażu obudowie, dzięki czemu produkt reaguje na wszystkie siły osiowe i promieniowe oraz wynikające z nich momenty przechylające powstające w najtrudniejszych zastosowaniach.Te wysoce elastyczne produkty charakteryzują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i opcjami uszczelnionego napędu.Wszystkie zalety techniczne, w połączeniu z wiodącymi w branży standardami jakości, sprawiają, że produkty Hangtuo są idealnymi kandydatami do zastosowań wymagających dużej wydajności i wymagających dużej wydajności.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Zasada działania Slew Drive
Ślimak jest napędzany przez silnik, który wprawia w ruch zewnętrzny pierścień wieńca obrotowego;pierścień zewnętrzny przekazuje moment obrotowy przez kołnierz, a pierścień wewnętrzny wieńca obrotowego jest zamocowany w obudowie.Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.
Słowniczek kluczowych parametrów
Moment przechylania: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy przechylający, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samohamowność: Tylko gdy jest załadowany, napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
