Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Aplikacja: | energia słoneczna | Kierowca: | zgodnie z prośbą |
| Stopień ochrony IP: | IP66 | Kolor: | Pomarańczowy |
| Wydajność: | 40% | Reakcja: | 0,1 stopnia |
| Podkreślić: | solar tracker drive,slewing drive for solar tracking system |
||

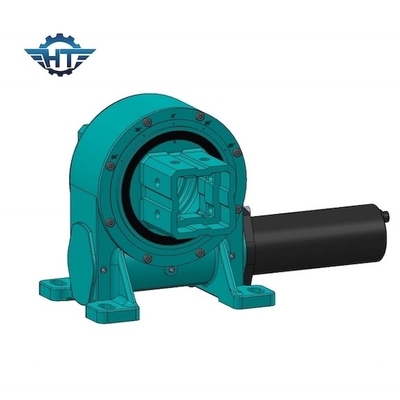

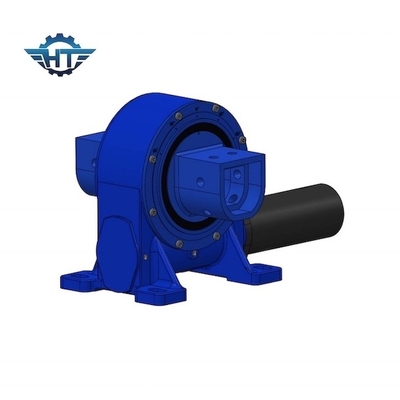

Pionowy worm gear pojedyncza oś Mały napęd, napęd słoneczny z dokładnością 0,1 stopnia
Opis napędu pionowego
Śledzący urządzenie słoneczne musi mieć płynny, wolny i stabilny ruch.Wymogi te mogą być spełnione przez specjalnie zaprojektowane sterowniki zwane sterownikami obrotowymi.
Dokładność: 0,1 stopnia
Dostępne: 3 cali - 12 cali
Instalacja pozioma
W przypadku zastosowań słonecznych zaleca się zamontowanie napędów obrotowych odwrotnie na osi azimutów w celu zapewnienia lepszej ochrony i dodania ochrony dla osi podwyższenia.kierunki montażu opierają się na ocenie poziomu ochrony i musi być lepszy dla lepszej ochrony.
Instalacja pionowa
W przypadku zastosowań słonecznych zaleca się zamontowanie napędów obrotowych odnoszących się do przymocowanego napędu w górę w celu lepszej ochrony.kierunki montażu opierają się na ocenie poziomu ochrony i musi być lepszy dla lepszej ochrony.
Parametry wydajności modelu VE
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Masę (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 251 kg |
Cechy
1Przyjmując łożysko obrotowe jako podstawowy element, napęd obrotowy może jednocześnie wytrzymać siłę osiową, siłę promienną i moment nachylenia.
2Prędkość przeciągania jest szeroko stosowana w przyczepach modułowych, wszystkich rodzajach żurawi, platformie roboczej powietrznej, systemach śledzenia słonecznego i systemach energii wiatrowej.
3Przesyłki elektryczne i planetarne mogą być zaprojektowane zgodnie z wymaganiami klienta.
4Napęd z przeciąganiem ma zaletę oszczędności przestrzeni w obiektach, maksymalnej pojemności ładunkowej w kompaktowej konstrukcji, długiej żywotności, zmniejszenia kosztów utrzymania itp.
