Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Stosowanie: | Lokalizatory słoneczne |
|---|---|---|---|
| Normalny moment wyjściowy: | 533 Nm | Miejsce pochodzenia: | Changzhou, Chiny |
| Moment trzymania: | 7000 Nm | Moment przechylania: | 744 Nm |
| Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min | Funkcja ochrony: | IP66 |
| Podkreślić: | Solar Tracker Slew Drive zamknięty,24VDC Solar Tracker Slew Drive,czujniki Halla Solar Tracker Slew Drive |
||

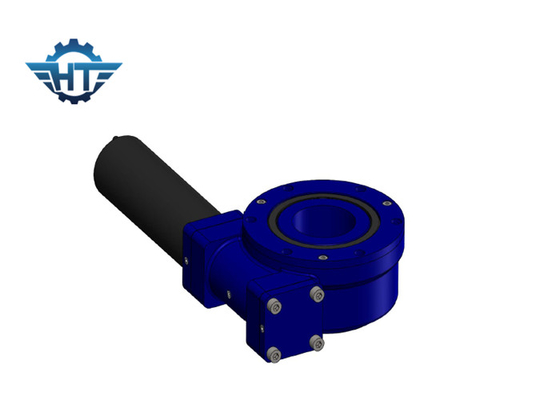

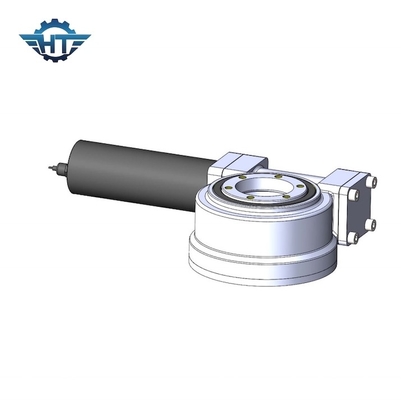

SE3 Zamknięty Solar Tracker Slew Drive z przekładnią planetarną 24VDC i czujnikami Halla
Zamknięty Solar Tracker Slew Drive Opis
Przekładnia ślimakowa nadaje się do zastosowań, które wymagają powolnego obrotu z ruchem ciągłym lub cyklicznym, zdolnym do obsługi połączonych ładunków.Produkt ma standardowe wymiary do podłączenia silnika elektrycznego lub hydraulicznego, jak również do podłączenia całego systemu do sprzętu.
Ze względu na swoją kompaktowość, wysoką sztywność i inne wymienione zalety, ślimakowy system napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadowcze na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w dużych zespołach kołowych morskie transportery portalowe.
Układ napędowy ślimaka obrotowego to kompaktowa jednostka, która składa się z wieńca obrotowego, płyty podstawy i ślimaka.Ta jednostka łączy w sobie zalety wieńca obrotowego i ślimaka.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Uwagi
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wał naprzeciwko silnika może być łbem sześciokątnym lub nie.
Specyfikacja silnika prądu stałego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne w otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
