Szczegóły Produktu:
|
| Przełożenie: | 85:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Podanie: | Maszyneria konstrukcyjna | Kierowca: | Silnik hydrauliczny |
| Klasa IP: | IP66 | Kolor: | zgodnie z prośbą |
| Efektywność: | 40% | Dokładność: | 0,15 stopnia |
| Podkreślić: | solar tracker drive,slewing drive for solar tracking system |
||

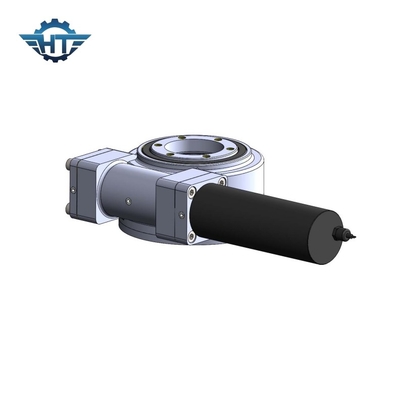

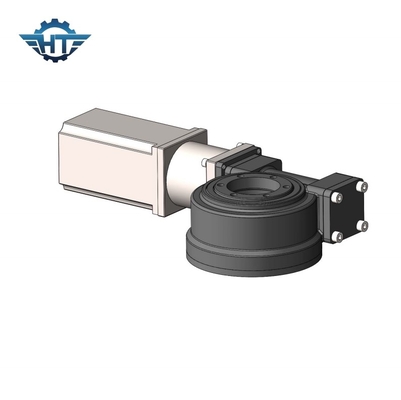

Mały napęd ślimakowy z przekładnią ślimakową z hartowanym zębem do maszyn budowlanych
Zamknięty mały napęd Slew — opis
Seria SE to przemiennik w obudowie z zamkniętą obudową o stopniu ochrony IP66.Jest zaprojektowany z klepsydrowym wałem ślimakowym z 5 zębami w kontakcie między pierścieniem obrotu a wałem ślimakowym.Ta konstrukcja zapewnia bardzo solidny moment obrotowy podtrzymujący dla dużych obciążeń.Przemysł wydobywczy, cementowy i wiele innych branż o dużym zanieczyszczeniu środowiska drobnocząsteczkowego preferuje ten napęd ze względu na jego szczelność.Jest to również wybór dla większości instalacji zewnętrznych narażonych na ulewny deszcz i śnieg, ponieważ jest dobrze uszczelniony w porównaniu z innymi konstrukcjami.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Podanie
Napędy ślimakowe sprawdziły się w wielu maszynach i urządzeniach, w różnych zastosowaniach i różnych warunkach eksploatacyjnych, takich jak: platformy budowlano-montażowe, umieszczanie kokpitów w maszynach leśnych, urządzenia przeładunkowe, pozycjonowanie systemów solarnych, sterowanie nadbudówkami i aplikacje operacyjne maszyny budowlane, dźwigi przemysłowe i tak dalej.
Zalety
1. Użyj szkieletowej uszczelki olejowej, aby skutecznie uniknąć wycieku oleju;
2. Zaprojektowany wymiar montażowy może pasować do wielu zastosowań.
3. Łatwa konserwacja
4. Zastosuj strukturę przekładni ślimakowej, która ma silną przyczepność i moment napędowy;
