Szczegóły Produktu:
|
| Rodzaj: | Jednoosiowy napęd obrotowy | Klasa bezpieczeństwa: | IP65 |
|---|---|---|---|
| Orzecznictwo: | ISO9001, CE | Funkcja ochrony: | W załączeniu |
| Materiał: | QT | Gwarancja: | 5~10 lat |
| Rozmiar: | 3 cale do 25 cali | Podanie: | System śledzenia słońca |
| Podkreślić: | slewing drive for solar tracking system,slew drive for solar tracker |
||

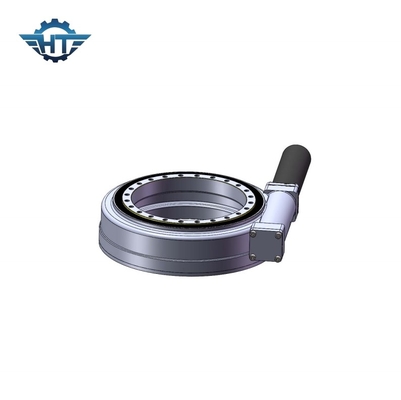

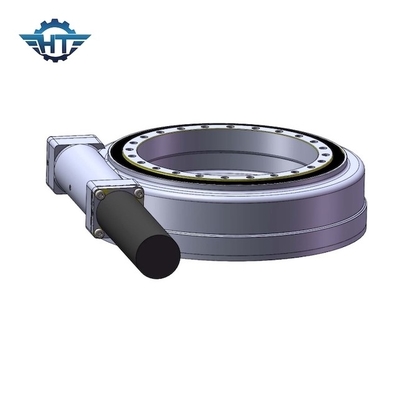

Anti Rust C4 Solar Slew Drive z motoreduktorem Hall do systemu śledzenia słońca
Opis napędu Solar Slew
Konstrukcja mechaniczna trackera powinna uwzględniać maksymalne przemieszczenie słońca podczas przesilenia letniego (maksymalny kąt przesunięcia między osiami).Płaski tracker z pojedynczą osią lub tracker z osią biegunową (skośną pojedynczą osią), maksymalny ruch kątowy zwykle nie przekracza 120°.
Konstrukcja mechaniczna napędu obrotu musi być szczelna i bezpieczna, biorąc pod uwagę rozszerzalność cieplną metalu i prawidłowy montaż napędu obrotu.
W przypadku rozsądnego zużycia mechanicznego, utraty ciśnienia wiatru i amortyzacji materiału, system śledzenia może zagwarantować 25-letni okres użytkowania.Jednocześnie, aby chronić długą żywotność, wszystkie części napędu obrotowego muszą być pokryte galwanicznie lub inną powierzchnią antykorozyjną.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Instrukcje Instalacji
Napędy obrotowe serii SE są zazwyczaj instalowane poziomo.Zalecamy również montaż poziomy, biorąc pod uwagę wydajność napędów obrotowych.
