Szczegóły Produktu:
|
| Przełożenie: | 61:1 | Efektywność: | 40% |
|---|---|---|---|
| Rodzaj: | W załączeniu | Podanie: | Zastosowania przemysłowe i urządzenia śledzące PV |
| Usługa OEM: | Dostępny | Klasa IP: | IP66 |
| Kolor: | zgodnie z prośbą | Materiał: | QT |
| Podkreślić: | solar tracker drive,slewing drive for solar tracking system |
||

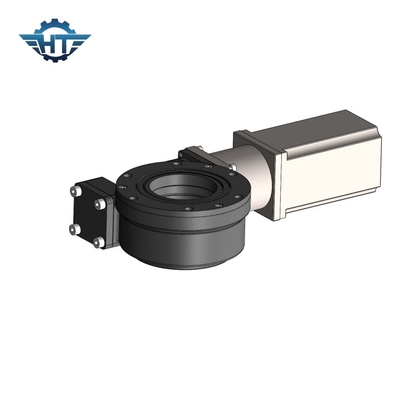

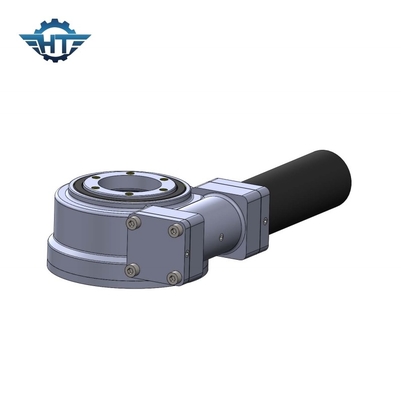

Silnik krokowy z napędem ślimakowym z pojedynczą osią do zastosowań przemysłowych i urządzeń śledzących PV
Opis napędu obrotu przekładni ślimakowej
Jednoosiowy napęd wieńcowy SE9 może być odpowiedni do wielu zastosowań i jest oferowany z różnymi opcjami, w tym:
1. Silniki hydrauliczne
2. Silniki elektryczne
3. Silniki pneumatyczne
4. Enkodery
5. Hamulce
6. Dokładność śledzenia do 0°
7. Otwórz podwozie
8. Zamknięta obudowa
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Aplikacje
Zamknięta konstrukcja sprawia, że seria SE jest odporna na uszkodzenia spowodowane wiatrem, deszczem i innymi trudnymi środowiskami i jest idealnym rozwiązaniem do dopasowania względnego obrotu dwóch obiektów.Napęd obrotowy serii SE może być używany zarówno do zastosowań wewnętrznych, jak i zewnętrznych, w tym:
1. Żurawie samochodowe
2. Anteny satelitarne
3. Lokalizatory słoneczne
4. Turbiny wiatrowe
5. Sprzęt użytkowy
6. Podnośniki samochodowe
