Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy VE8 | Miejsce pochodzenia: | Changzhou, Chiny |
|---|---|---|---|
| Funkcjonować: | Zwiększ moment obrotowy | Orzecznictwo: | ISO9001, CE |
| Ochrona: | Zamknięty dom IP66 | Materiał: | QT |
| Gwarancja: | 10 lat | Rozmiar: | 3 cale do 25 cali |
| Podkreślić: | slewing drive for solar tracking system,solar tracker drive |
||

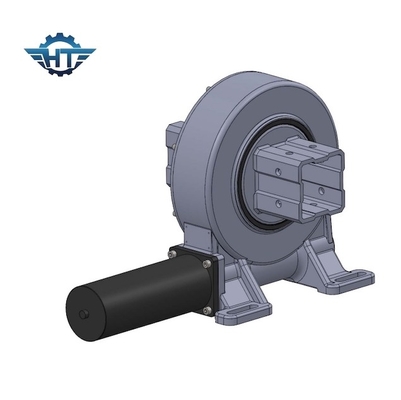

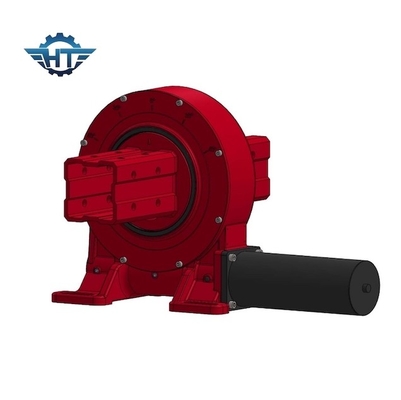

Pionowy Solar Tracker Slew Drive z ślimakiem kopertowym do odnawialnej energii słonecznej
Solar Tracker Slew Drive Opis
Pierścień obrotowy, znany również jako łożyska obrotowe lub łożysko obrotnicy, jest dużym łożyskiem, które jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający.Jest to podstawowe części przekładni maszynowej.Posiada wewnętrzny i zewnętrzny pierścień, wałek i inne elementy.
Napęd obrotowy można uznać za przekładnię, ponieważ głównymi elementami ruchu są łożysko obrotowe i wał ślimakowy.Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik.Jako źródło zasilania silnik napędu obrotowego jest zwykle silnikiem z przekładnią planetarną na prąd stały, silnikiem krokowym na prąd stały, silnikiem z przekładnią prądu przemiennego itp. Silnik hydrauliczny prądu przemiennego jest stosowany głównie w maszynach budowlanych jako układ napędowy.Ponieważ głównym elementem jest napęd obrotowy, napęd obrotowy może z łatwością wytrzymać siły osiowe i promieniowe.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 251 kg |
Zasada działania napędu obrotowego
Ślimak jest napędzany przez silnik, który wprawia w ruch zewnętrzny pierścień wieńca obrotowego;pierścień zewnętrzny przekazuje moment obrotowy przez kołnierz, a pierścień wewnętrzny wieńca obrotowego jest zamocowany w obudowie.
Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.Ta funkcja znacznie poprawia stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu do tradycyjnych produktów obrotowych, przekładnia napędu obrotowego jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.
