Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SE14" |
|---|---|---|---|
| Przełożenie: | 85:1 | Znamionowy wyjściowy moment obrotowy: | 6550 Nm |
| Moment trzymania: | 68000 Nm | Moment przechylania: | 54200 Nm |
| Obciążenie osiowe: | 680 kN | Obciążenie promieniowe: | 230 kN |
| Podkreślić: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

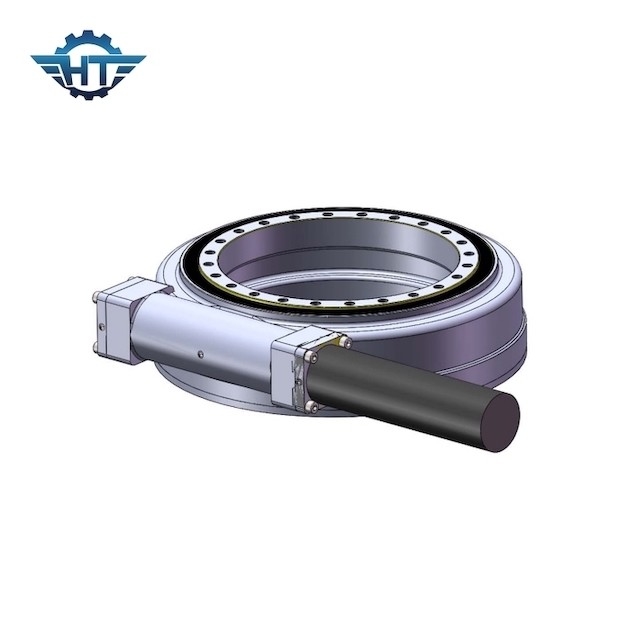

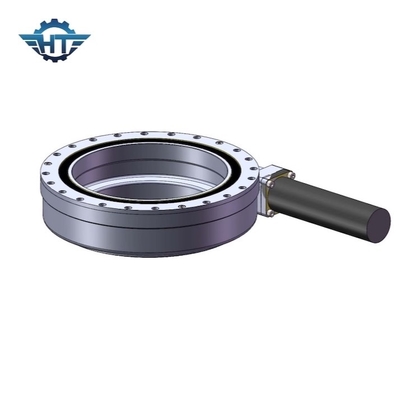

Hydrauliczny napęd obrotowy o dużym obciążeniu do samobieżnego transportera modułowego
Opis hydraulicznego napędu obrotu
Samojezdna hydrauliczna aplikacja z platformą hydrauliczną
SPMT jest skrótem od Samobieżnego transportera modułowego i jest znany jako samobieżny transporter modułowy, znany również jako samobieżny hydrauliczny platforma.Stosowany głównie w transporcie ciężkich, dużych, wysokich, specjalnych konstrukcji, jego zalety to przede wszystkim elastyczny, łatwy załadunek i rozładunek, w zależności od objętości i masy przewoźnika, szeregowe równoległe dowolna kombinacja, maksymalny rekord transportu ponad 15 000 ton.SPMT jest szeroko stosowany w produkcji sprzętu, przemyśle naftowym, chemicznym, naftowym, budowie mostów i innych dziedzinach.
W skrócie „cross-car”.Specjalna maszyna używana w terminalach kontenerowych lub na placu.Może być używany do transportu poziomego kontenerów, a także do oznakowania stoczni, a także jako różne pojazdy do wymiany, jest maszyną wielofunkcyjną.Podczas transportu poziomego prędkość wynosi na ogół 23 km/h;Do 32 km.Charakteryzuje się dobrą mobilnością i małym promieniem obrotu pojazdu;Dostępne są wózki poprzeczne jedno-, dwu-, trzy- i czteropoziomowe o pojemności hałdy.Ilustracja pokazuje, że jednowarstwowe pojazdy do transportu poprzecznego są używane głównie do przeładunku poziomego, nie można układać kontenerów w stosy, ale można je wymienić na podwoziu lub pojazdach szynowych, ich stabilność jest lepsza, można poprawić prędkość.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Cechy
1. Typ zęba: ząb spiralny
2. Obciążenie łożyska: lekkie obciążenie
3. Typ napędu: napęd silnikowy
4. Moduł: 5/3,75
5. Liczba wałów ślimakowych: 1
6. Przełożenie: 85: 1
7. Wydajność: 40%
8. Samoblokujące koła zębate: TAK
9 Waga: 63 kg
