Szczegóły Produktu:
|
| Model: | 14 cali | Przełożenie: | 102:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | seria pozioma |
| Wniosek: | generatory wiatrowe | Usługa OEM: | Do dyspozycji |
| Kierowca: | hydrauliczne, elektryczne, | Klasa IP: | IP66 |
| Podkreślić: | 17-calowy zamknięty napęd obrotowy,zamknięty napęd obrotowy IP66,elektryczny napęd obrotowy montowany poziomo |
||

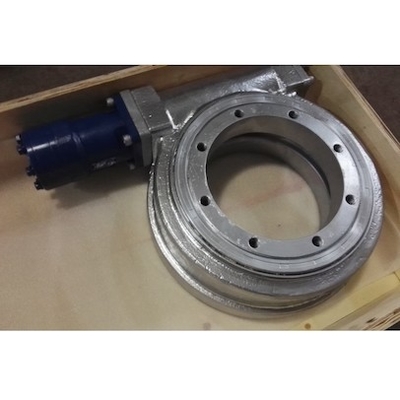

17-calowy hydrauliczny zamknięty napęd obrotowy, IP66 montowany poziomo do generatorów wiatrowych
Zamknięty hydrauliczny napęd obrotuOpis
Napędy obrotowe z silnikami hydraulicznymi są stosowane głównie w maszynach portowych, maszynach górniczych, maszynach spawalniczych, pojazdach budowlanych, pojazdach modułowych, systemach energetyki wiatrowej itp. Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może przenosić siłę osiową, siłę promieniową i moment przechylający równocześnie.
Cechy
1. Można uzyskać duże przełożenie, które jest bardziej zwarte niż mechanizm przekładni zębatej walcowej z naprzemiennym wałem.
2. Zazębiające się powierzchnie zębów dwóch kół stykają się liniowo, a ich nośność jest znacznie wyższa niż w przypadku mechanizmu z przekładnią śrubową z naprzemiennym wałem.
3. Napęd ślimakowy jest odpowiednikiem napędu śrubowego, który jest napędem wielozębnym, dzięki czemu napęd jest stabilny, a hałas jest niewielki.
4. Jest samoblokujący.Gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami koła zębatego, mechanizm ma właściwości samoblokujące i może osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak może napędzać ślimak, ale nie ślimak .Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.
5. Wydajność transmisji jest niska, a zużycie jest poważniejsze.Gdy przekładnia ślimakowa jest zaangażowana w przekładnię, względna prędkość poślizgu między zębami zazębiającego się koła zębatego jest duża, więc straty tarcia są duże, a wydajność niska.Z drugiej strony względna prędkość poślizgu powoduje poważne zużycie i wytwarzanie ciepła na powierzchni zęba.W celu odprowadzenia ciepła i zmniejszenia zużycia często stosuje się droższe materiały o dobrych właściwościach przeciwciernych i przeciwzużyciowych oraz dobre urządzenia smarujące, co powoduje wysoki koszt..
6. Siła osiowa robaka jest duża
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Aplikacje
1. Przyczepy modułowe
2. Wszystkie rodzaje żurawi
3. Powietrzna platforma robocza
4. Systemy energetyki wiatrowej
