Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | Poziomy pionowy |
| Wniosek: | Obrotowe maszyny przemysłowe | Silnik: | Silnik hydrauliczny |
| Klasa IP: | IP66 | Reakcja: | 0,15 stopnia |
| Podkreślić: | Kompaktowy pierścień obrotowy napędu ślimakowego,9-calowy pierścień obrotowy napędu ślimakowego,kompaktowy silnik napędu obrotowego |
||

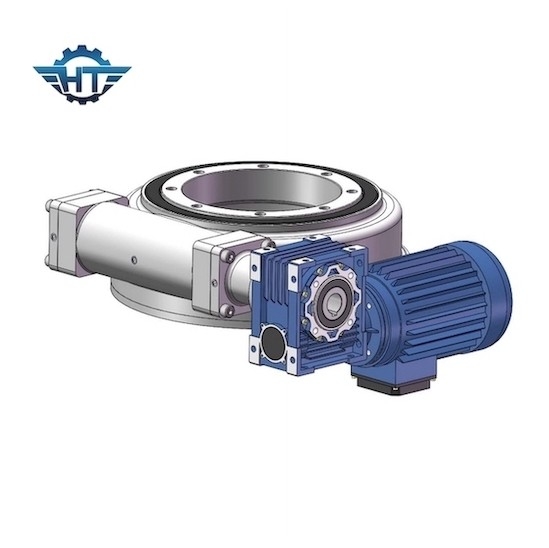

9-calowe kompaktowe napędy obrotowe, wysoka dokładność do obrotowych maszyn przemysłowych
Kompaktowe napędy obrotowe Opis
Reduktor obrotu jest ulepszonym produktem łożyska obrotu, które zwykle składa się ze ślimaka, łożyska obrotu turbiny, obudowy i źródła zasilania.Skorupa wykonana jest z wysokogatunkowego staliwa o bardzo dużej wytrzymałości.Przekładnia ślimakowa i ślimak są wykonane z 42CrMo i odsalane przez jony żarowe.Odporność na zużycie jest wyższa niż w przypadku tradycyjnego domowego materiału do azotowania gazowego 50Mn, który jest podobny do innych domowych robaków toroidalnych.Silniejszy niż twardość, żywotność jest dłuższa.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Zalety
Wysoki moment obrotowy
Wysoka klasa IP
Stabilna i niezawodna wydajność
Silny moment wywracający
Zastosuj otaczający napęd ślimakowy
Kontakt wielozębny, wysoka nośność
Funkcja samoblokowania
Aplikacje
Ten produkt może być stosowany w pojazdach transportowych z platformą, dźwigach do bali, dźwigach jednokolumnowych, podnośnikach belek, dźwigach samochodowych, pojazdach latających, energii słonecznej do inspekcji słonecznych, sprzęcie automatyki i innym sprzęcie mechanicznym;w przemyśle fotowoltaicznym wykorzystującym energię słoneczną napędy obrotowe są zazwyczaj wyposażone w motoreduktory planetarne prądu stałego lub stosuje się głównie motoreduktory prądu przemiennego;w maszynach budowlanych silniki hydrauliczne stosuje się głównie jako układy napędowe.
