Szczegóły Produktu:
|
| Numer modelu: | SE14 | Moment trzymania: | 54200 Nm |
|---|---|---|---|
| Moment przechylania: | 68000 Nm | Wyjściowy moment obrotowy: | 6550 Nm |
| Statyczne obciążenie osiowe: | 680 kN | Statyczne obciążenie radykalne: | 230 kN |
| Otwory montażowe: | 21*M16 | Waga: | 63 kg |
| Podkreślić: | SE14 Worm Gear Slew Drive,Slew Drive Gearbox 6550 Nm,Slew Drive solar 6550 Nm |
||

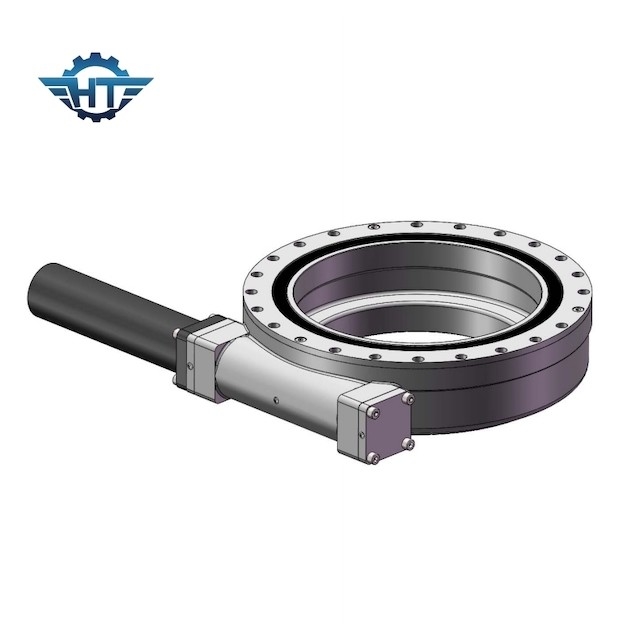

Przekładnia hydrauliczna z przekładnią ślimakową SE14 z zamkniętą obudową do trackerów słonecznych
Opis produktu
Standardowe napędy obrotowe są wyposażone w otwartą obudowę, podczas gdy otwarta obudowa nie zapewnia częściom dobrej oceny IP.Napędy obrotowe Hangtuo mają zamkniętą obudowę, która zapewnia napędowi obrotowemu stopień ochrony IP66.Dzięki temu napęd obrotowy może pracować w trudnych warunkach.Nasz napęd obrotowy ma funkcję samoblokującego wału ślimakowego klepsydry.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radary, dźwigi samochodowe, podnośniki, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, koparki, koparki, podnośniki samochodowe, roboty itp.

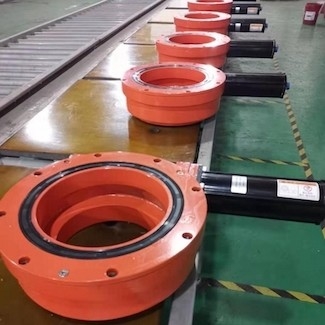

Transport, przenoszenie i przechowywanie
Transportować tylko w pozycji poziomej, należy unikać uderzeń.
Załóż rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.
Użyj otworów pierścieni w napędach obrotnicy, aby zamocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.
Przechowywać wyłącznie w pozycji poziomej iw zamkniętych pomieszczeniach, chronić przed zamoczeniem, zabezpieczenie antykorozyjne odsłoniętych powierzchni współpracujących w zamkniętym opakowaniu trwa około 1 miesiąca.Dłuższe przechowywanie wymaga specjalnych środków ochronnych.
Transport niezapakowanych napędów obrotowych
Używaj odpowiedniego sprzętu do podnoszenia / nigdy nie transportuj produktu w pionie
Rozpakowane napędy obrotowe można transportować za pomocą podnośnika pod następującymi warunkami:
1. Zawiesia muszą być odpowiednio skonfigurowane do transportowanego ładunku jednostki.
2. Śruby oczkowe muszą być odpowiednio skonfigurowane do ciężaru jednostki transportowej.
3. Napęd obrotnicy może być transportowany wyłącznie samodzielnie.
4. Transport wewnątrz firmy może odbywać się wyłącznie w poziomie.
