Szczegóły Produktu:
|
| Model: | podwójna oś SDE9 | Orzecznictwo: | ISO, CE |
|---|---|---|---|
| Ochrona: | Zamknięta obudowa IP66 | Miejsce pochodzenia: | Changzhou, Chiny |
| Materiał: | QT | Gwarancja: | 5~10 lat |
| Rozmiar: | 3 cale do 25 cali | Kolor: | Klient wymagany |
| Podkreślić: | slewing drive for solar tracking system,slew drive for solar tracker |
||

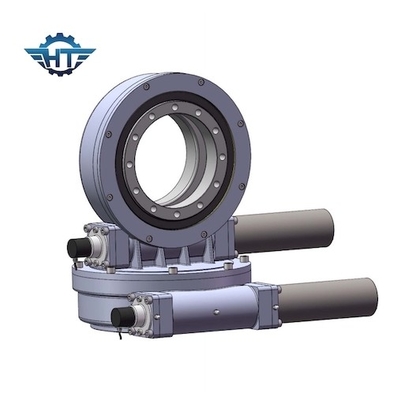

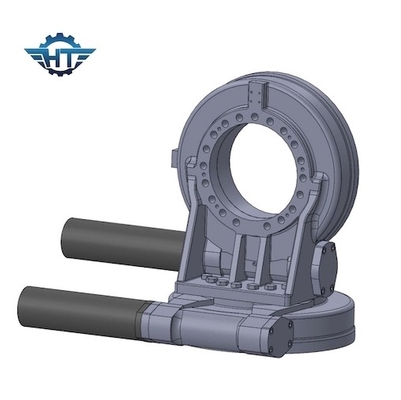

Dwuosiowy napęd ślimakowy z przekładnią ślimakową IP66 z wieloma zębami z silnikiem krokowym do fotowoltaiki słonecznej
Opis napędu dwuosiowego przekładni zębatej
Napędy obrotowe mają stopień ochrony IP66, który chroni napęd przed warunkami środowiskowymi, a także brudem, piaskiem, kurzem, a nawet wodą.Napęd zaprojektowano w taki sposób, aby w kompaktowej formie można było przenosić ogromne ładunki.Koła zębate użyte w montażu mogły być utwardzone, dzięki czemu zapewniają maksymalną trwałość i dłuższą żywotność.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 705kg |
Silnik krokowy
Ujawnienie sześciu zalet silników krokowych z przekładnią planetarną
Ludzie wiedzą, że silniki krokowe są szeroko stosowane, mogą kontrolować liczbę impulsów, aby kontrolować wielkość przemieszczenia kątowego, aby osiągnąć cel dokładnego pozycjonowania, ale czy znasz zalety silnika krokowego?Oto kilka korzyści:
1. Kąt obrotu silnika jest proporcjonalny do liczby impulsów.
2. Gdy silnik się zatrzymuje, ma maksymalny moment obrotowy (kiedy uzwojenie jest wzbudzone).
3. Doskonała reakcja start-stop i odwrotna.
4. Ze względu na brak szczotek, wysoka niezawodność, więc żywotność silnika zależy tylko od żywotności łożyska.
5. Tylko obciążenie bezpośrednio podłączone do wału silnika może być również obrotem synchronicznym o bardzo niskiej prędkości.
6. Ponieważ prędkość jest proporcjonalna do częstotliwości impulsów, istnieje stosunkowo szeroki zakres prędkości.
