Szczegóły Produktu:
|
| Model: | SE14" | Certyfikat: | ISO9001, CE |
|---|---|---|---|
| Kolor malowania: | Zgodnie z prośbą | Moment trzymania: | 54200 Nm |
| Moment przechylania: | 68000 Nm | Wyjściowy moment obrotowy: | 6550 Nm |
| Obciążenie osiowe: | 680 kN | Radykalne obciążenie: | 230 kN |
| Podkreślić: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

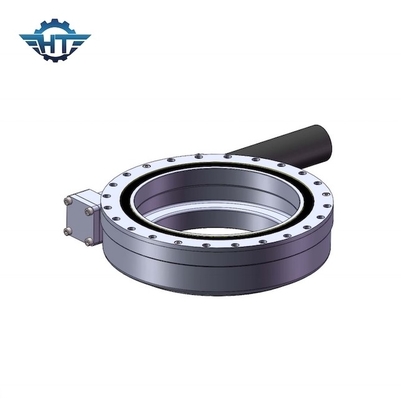

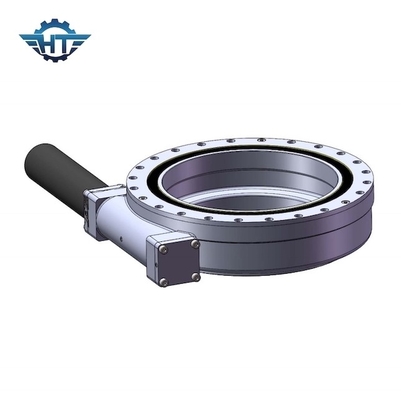

IP66 Zamknięty hydrauliczny napęd ślimakowy o długiej żywotności do platformy montowanej na pająku
Opis napędu hydraulicznego przekładni ślimakowej
Napęd obrotu lub wieniec obrotowy można traktować jako przekładnię, ponieważ podstawowymi elementami są łożysko obrotu i wał ślimakowy.Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik.Silnik jest zwykle motoreduktorem planetarnym DC, motoreduktorem AC lub silnikiem hydraulicznym.Silnik hydrauliczny jest stosowany głównie w maszynach budowlanych jako układ napędowy.Przekładnia obrotowa może z łatwością wytrzymać siły osiowe i promieniowe.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Cechy
Przekładnia z napędem obrotowym ma charakterystykę samohamowności wstecznej, co znacznie poprawia stabilność układu i zwiększa współczynnik bezpieczeństwa.W porównaniu do tradycyjnych produktów obrotowych, przekładnia napędu obrotowego jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.Przekładnia napędu obrotowego wykorzystuje technologię ślimaka klepsydrowego, która zapewnia większy kontakt z zębami, a tym samym wyższy moment obrotowy.Przekładnia obrotowa i technologia utwardzania bieżni zwiększają żywotność napędu obrotowego.Przekładnia napędu obrotowego jest całkowicie zamknięta, co może chronić napęd przed różnymi warunkami środowiskowymi, takimi jak kurz, woda, piasek itp.
Aplikacje
Aplikacja platformy montowana na pająku
Samochód wysokościowy typu Spider jest głównie w wersji nieoznakowanej typu koła, nieoznakowany typ gąsienicy gumowej z dwoma metodami chodzenia.
Typowy projekt konstrukcji:
1 konstrukcja mechanizmu nóg Pojazd do pracy na dużych wysokościach ma różne rodzaje nóg, aby wypoziomować i zapewnić stabilność całej roli roboczej pojazdu, wymagającego mocnego i niezawodnego, łatwego w obsłudze.
2 określanie rozpiętości nóg Nogi pojazdu roboczego na dużych wysokościach są zazwyczaj ustawione w przód iw tył, i rozciągają się na obie strony, kierunek pionowy punktu podparcia nóg wybór pozycji jest odpowiedni, jego zasadą jest to, że platforma operacyjna jest w obciążeniu kalibracyjnym i najbardziej (duży) zasięg działania, stabilność pojazdu w celu spełnienia wymagań.
