Szczegóły Produktu:
|
| Zasilacz: | 24 V DC | Model: | Seria SE |
|---|---|---|---|
| Funkcja: | Napęd obrotu o wysokiej precyzji | Materiał: | Odlew |
| Orzecznictwo: | ISO9001, CE | Wyjściowy moment obrotowy: | 0,4 ~ 21 KNM |
| Ochrona: | IP66 | Miejsce pochodzenia: | Changzhou, Chiny |
| Podkreślić: | slewing drive for solar tracking system,slew drive for solar tracker |
||

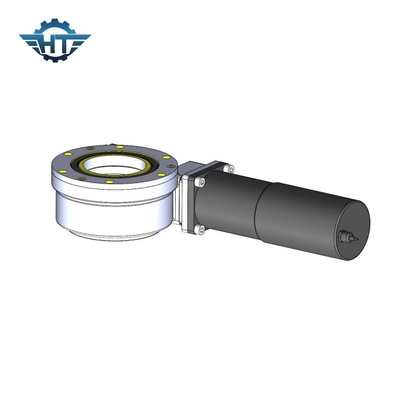

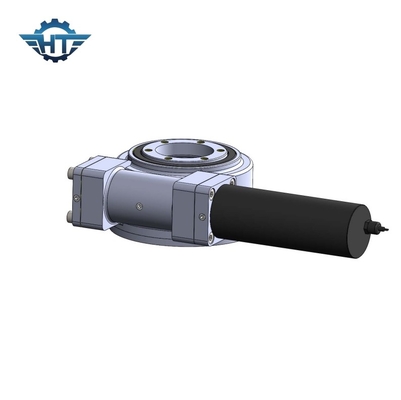

High Precision Worm Solar Small Slew Drive z hartowaną powierzchnią przekładni do trackerów słonecznych
Opis napędu Worm Solar Small Slew
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obrotu.Obrót może odbywać się w jednej osi lub w wielu osiach razem.Napędy obrotowe powstają poprzez wykonanie przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych oraz zmontowanie ich w gotową skrzynię biegów.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | tak | 204 |
Podanie
Napędy obrotowe są stosowane głównie w specjalnych platformach kierowniczych pojazdów, ciężkich ciężarówkach platformowych, dźwigach kontenerowych, dźwigach samochodowych, dźwigach samochodowych, pojazdach latających, dźwigach, suwnicach bramowych, małych elektrowniach wiatrowych, komunikacji lotniczej, odbiorze satelitarnym, namierzaniu słonecznym systemów i wielu innych branż.Szczególnie w ostatnich latach szeroko wykorzystywany jest szybki rozwój energetyki słonecznej fotowoltaicznej.Napęd obrotowy jest stosowany w przemyśle fotowoltaicznym i jest zwykle wyposażony w obrotowy motoreduktor lub motoreduktor prądu przemiennego;w maszynach budowlanych silnik hydrauliczny jest głównie skonfigurowany jako napęd mechaniczny.
