Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Moment trzymania: | 7000 Nm | Moment przechylania: | 744 Nm |
| Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min | Stosowanie: | Mini trackery słoneczne |
| MOQ: | 1 kawałek | Klasa ochrony: | IP66 |
| Podkreślić: | Silnik planetarny Solar Tracker Slewing Drive,3-calowy mały napęd obrotu,3-calowy hydrauliczny napęd obrotu |
||

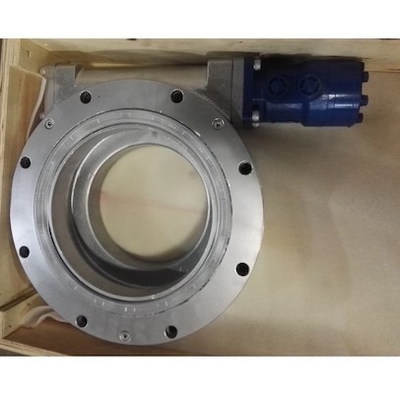

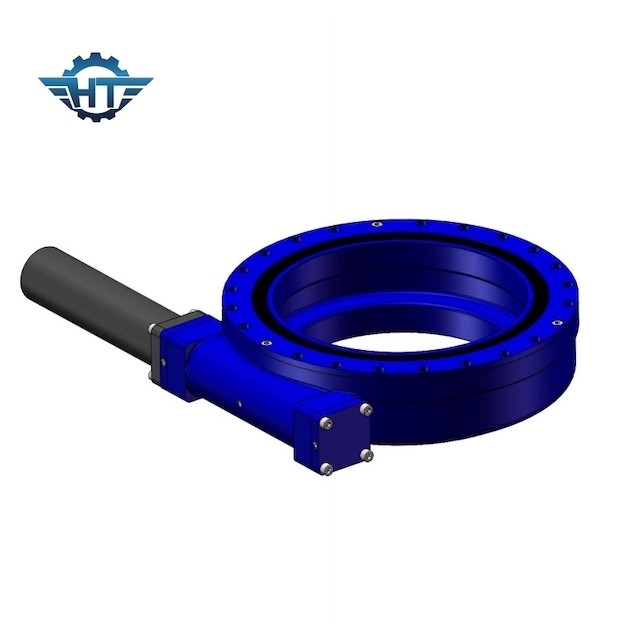

Napędy obrotowe Solar Tracker z napędem planetarnym, 3 cale do mini trackerów słonecznych
Opis napędów obrotowych Solar Tracker
Ze względu na ich liczne zastosowania, napędy obrotowe są dostępne w różnych rozmiarach modeli, zakresach wydajności i właściwościach montażowych.Napędy doskonale nadają się do zastosowań, które wymagają zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Mogą być również wykonane z podwójną osią obrotu (jednocześnie obracające się osie) lub z podwójnymi napędami na tej samej osi (dwa gwinty ślimakowe napędzające to samo koło koronowe w jednej osi).
Co można dostosować:
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wał naprzeciwko silnika może być łbem sześciokątnym lub nie.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Dopasowane zalety silnika planetarnego prądu stałego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne w otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
