Szczegóły Produktu:
|
| Miejsce pochodzenia: | Changzhou, Chiny (kontynent) | Zasilacz: | 24VDC |
|---|---|---|---|
| Czujniki Halla: | Opcjonalny | Rodzaj silnika: | planetarny szczotkowany silnik prądu stałego |
| Funkcja: | Całkowicie zamknięty | Materiał: | QT |
| Aplikacja: | Skoncentrowany pochłaniacz ciepła | Samoblokujący: | TAk |
| Podkreślić: | Dwuosiowy napęd ślimakowy z przekładnią ślimakową,napęd ślimakowy z przekładnią ślimakową 24VDC,precyzyjny napęd ślimakowy z przekładnią ślimakową |
||

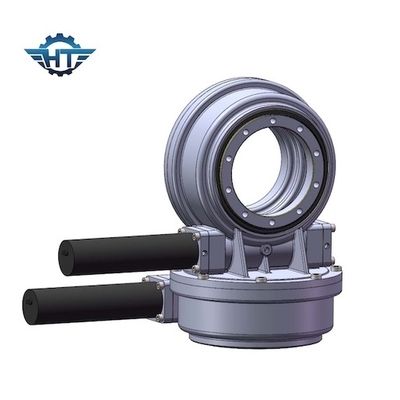

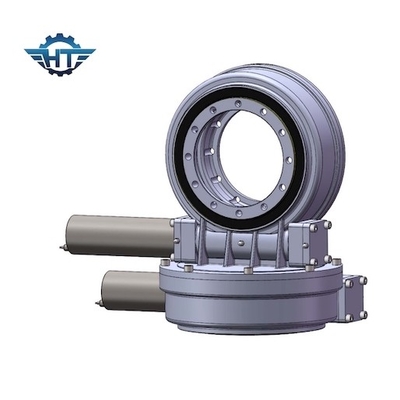

Dwuosiowy napęd ślimakowy SDE3, wysoka precyzja dla skoncentrowanego pochłaniacza ciepła
Opis napędu obrotu przekładni ślimakowej
Jak wybrać urządzenie transmisyjne do wieżowego systemu fototermicznego wytwarzania energii?
Urządzenie transmisyjne jest ważne dla wydajności elektrowni Tower
W wieżowej elektrowni fototermicznej dziesiątki tysięcy luster gromadzą promieniowanie słoneczne na absorberze ciepła na końcu wieży pochłaniającej ciepło w celu gromadzenia wysokich temperatur i gromadzenia ciepła.W celu zapewnienia ciągłego i stabilnego odbioru ciepła zwierciadło powinno zawsze śledzić położenie słońca poprzez urządzenie transmisyjne w kierunku ruchu w azymucie poziomym i elewacji (podwójna oś).
Najpopularniejszym urządzeniem transmisyjnym jest wieża CSP-slew drive
Napęd obrotu jest zwykle napędzany silnikiem, który napędza obrót lusterka w kierunku dwóch osi.Jako maszyna precyzyjna, zastosowanie napędu obrotowego w przemyśle fototermicznym musi kontrolować dokładność śledzenia w granicach 1 mrad.Podwójna konstrukcja ślimacznicy i powierzchnia zazębiania powierzchni zębów są duże, dokładność transmisji jest wyższa, odporność na uderzenia jest duża, jej niski wskaźnik zużycia może zapewnić długotrwałe użytkowanie w warunkach precyzji i żywotności, bardziej odpowiedni dla elektrowni fototermicznej na północnym zachodzie w trudnych warunkach.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Specyfikacje silnika
Szczotkowany silnik prądu stałego 24 V
Specyfikacja:
Napięcie: 24VDC
Opcjonalne napięcie: 12V, 48V
Prąd bez obciążenia: 0,6A (maks.)
Prędkość wyjściowa bez obciążenia: 3,2 obr/min
Prędkość bez obciążenia: 1300 obr/min
Prędkość znamionowa: 2 obr/min
Znamionowy moment obrotowy: 43 Nm
Maksymalny moment obrotowy: 48 Nm
Prąd znamionowy: 1,8A (maks.)
Klasa IP: IP55
Waga: 2000g
Wał: 12mm
Napięcie silnika, moc i prędkość zostaną dostosowane zgodnie z twoją prośbą w dozwolonych okolicznościach możliwego do przyjęcia wymiaru.
