Szczegóły Produktu:
|
| Rodzaj: | Napędy obrotowe SE1 | Materiał: | 42CrMo, 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Rozmiary: | 3 cale do 25 cali |
| Wniosek: | Maszyny przemysłowe | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany |
| Struktura: | Zamknięta pojedyncza oś | Ochrona: | IP66 |
| Podkreślić: | 1-calowa przekładnia ślimakowa,przemysłowa maszyna Solar Tracker Drive,1-calowy napęd solarny |
||

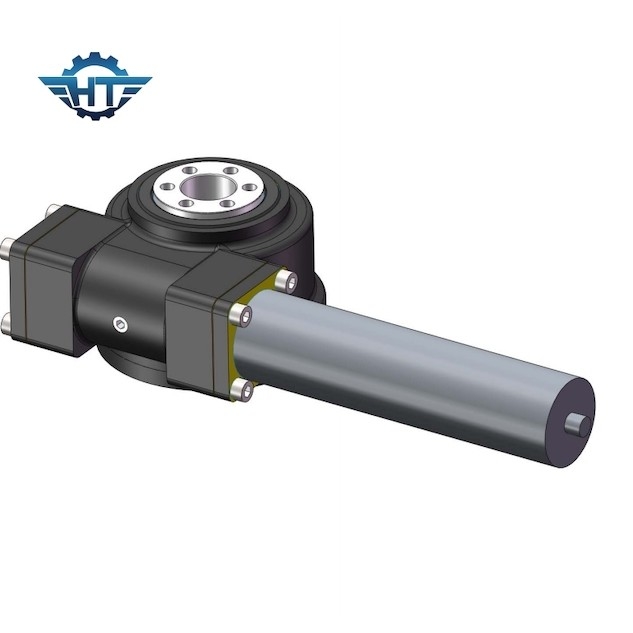

1-calowe napędy ślimakowe Małe napędy obrotowe do energii słonecznej i maszyn przemysłowych

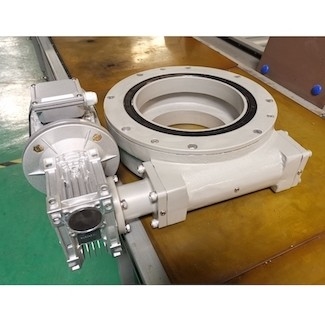

Worm Drive Małe napędy obrotowe Opis
Typowe zastosowania to ogólnie maszyny inżynieryjne i budowlane.Może być również stosowany w urządzeniach do automatycznego śledzenia energii słonecznej, wiatrowej i różnych, które wymagają długotrwałej pracy.Dzięki zwartej budowie, krótkiemu łańcuchowi transmisyjnemu, napęd obrotowy jest łatwiejszy do osiągnięcia wysokiej dokładności i łatwiejszego sterowania cyfrowego, dzięki czemu istnieje wiele zastosowań w dziedzinie robotów przemysłowych.Napęd obrotowy jest łatwy w obsłudze, łatwy w instalacji i oszczędza miejsce.Wybierając odpowiedni napęd obrotu, najpierw należy rozważyć, czy łożysko promieniowe osiowe, moment wywracający i inne parametry są zgodne z zastosowaniem, po drugie, końcowa prędkość wyjściowa napędu obrotu nie może przekraczać 3 obr./min, aby zapewnić normalną żywotność produkt.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Metody instalacji
Instalacja pozioma
Montaż napędu obrotu do góry nogami na osi azymutu jest zalecany do zastosowań solarnych, aby zapewnić lepszą ochronę i zwiększyć ochronę do osi elewacji.W przypadku innych zastosowań orientacja montażu powinna opierać się na ocenie stopnia ochrony i powinna zapewniać lepszą ochronę.
instalacja pionowa
Zaleca się montaż napędu obrotowego w zastosowaniach solarnych zgodnie z załączonym rysunkiem dla lepszej ochrony.W przypadku innych zastosowań orientacja montażu powinna opierać się na ocenie stopnia ochrony i powinna zapewniać lepszą ochronę.
