Szczegóły Produktu:
|
| Zasilacz: | Silnik 24 V DC | Model: | SE7 |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Budowa: | Zamknięta obudowa |
| Wniosek: | Energia słoneczna | Stosunek: | 57:1 |
| Stopień IP: | IP66 | Gwarancja: | 5 lat |
| Podkreślić: | Przekładnia ślimakowa energii słonecznej,przekładnia ślimakowa SE7,napęd łożyska obrotowego SE7 |
||

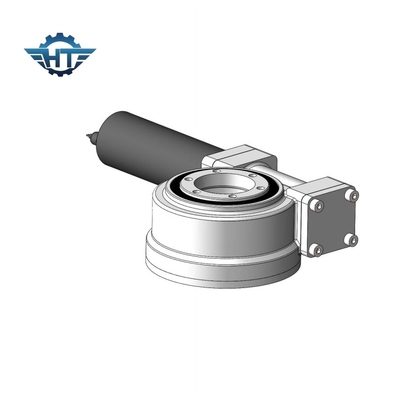

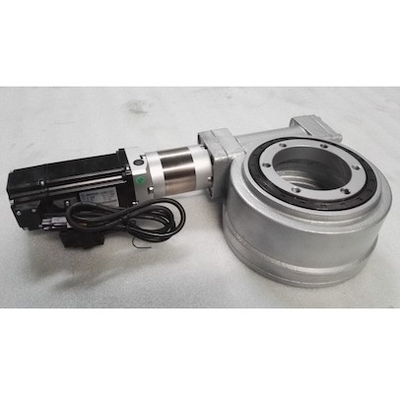

7-calowe małe napędy ślimakowe z przekładnią ślimakową, duży współczynnik transmisji dla energii słonecznej
Opis małych napędów ślimakowych z przekładnią ślimakową
Napęd obrotowy z przekładnią ślimakową, nazywany również reduktorem obrotu.Zwykle składa się z ślimaka, łożyska wieńcowego, obudowy, adaptera silnika, zaślepki końcowej i innych elementów.Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.W porównaniu z napędem obrotowym serii SE, seria WEA ma zalety lepszej ochrony, doskonałego momentu obrotowego, lepszej odporności na uderzenia i długiej żywotności.
Napęd ślimakowy z przekładnią ślimakową jest szeroko stosowany w stosunkowo obrotowych częściach maszyn, takich jak żuraw samochodowy do prac powietrznych Wiertarka do skał, wiertarka chwytająca maszyna do drewna, maszyna do formowania kodu i pole energii słonecznej, takie jak system śledzenia słonecznego, CSP, CPV.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Aplikacje
Napędy obrotowe są w stanie wytrzymać większe obciążenia osiowe, obciążenia promieniowe i momenty przechylające.Obrotnica lub rama są napędzane przez napęd obrotowy, aby obracać się w azymucie i elewacji.
Dla energii słonecznej: jest zaprojektowany w systemie śledzenia słońca w celu zwiększenia wydajności wytwarzania energii.
Zastosowanie przemysłowe: używane głównie do napędzania dwóch obiektów, które obracają się względem siebie o 360°.
