Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 7 cali |
|---|---|---|---|
| Przełożenie: | 57:1 | Efektywność: | 40% |
| Precyzja: | ≤ 0,1 stopnia | Kierowca: | Silnik elektryczny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Rodzaj: | Klepsydra z pojedynczą osią |
| Podkreślić: | Hydrauliczny napęd obrotowy z twardej stali,jednoosiowy hydrauliczny napęd obrotowy,pierścień obrotowy z napędem ślimakowym z twardej stali |
||

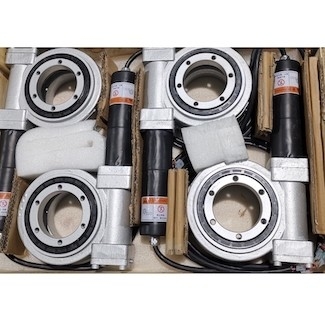

7-calowe napędy obrotowe z twardej stali do płaskich jednoosiowych systemów śledzenia słonecznego
Opis napędów obrotowych ze stali twardej
Reduktor obrotowy (napęd obrotowy) jest stosowany głównie w inżynierii maszyn budowlanych, a także w energetyce słonecznej, energii wiatrowej i różnych długotrwałych działaniach automatycznych maszyn śledzących, a nawet w dziedzinie robotyki przemysłowej.Reduktor obrotowy ma przede wszystkim następujące cztery zalety:
1. Reduktor obrotowy wysokiej integracji
Reduktor obrotowy jest wysoce zintegrowany, największy i najmniejszy reduktor obrotowy może dziesiątki razy napędzać maszynę ze szczeliną ładunkową, ale ich wielkość, zwłaszcza wymiar osiowy łańcucha przekładni, nie różni się zbytnio, ta zaleta ułatwia spłaszczenie formy konstrukcyjnej łączonych części napędu seryjnego, redukując w ten sposób całe wyposażenie mechaniczne.
2. Modułowy reduktor obrotowy
Ze względu na wysoką integrację reduktora obrotowego, użytkownicy nie muszą tworzyć urządzenia obrotowego dla każdej części zaopatrzenia i przetwarzania, w pewnym stopniu również zmniejszają produkcję produktów na początku procesu przygotowania, co znacznie poprawia pracę wydajność.
3. Bezpieczeństwo reduktora obrotowego
Napęd ślimakowy ma cechy samohamowania wstecznego, może osiągnąć samohamowanie wsteczne, to znaczy tylko przez ślimaka do napędzania ślimacznicy.Ta cecha sprawia, że reduktor obrotowy (napęd obrotowy) może być szeroko stosowany w podnoszeniu, pracach lotniczych i innych urządzeniach, jednocześnie poprawiając zawartość naukową i technologiczną hosta, ale także poprawiając stabilność pracy hosta i współczynnik bezpieczeństwa operacji .Reduktor obrotowy (napęd obrotowy) jest łatwy w montażu, łatwy w utrzymaniu i oszczędza przestrzeń montażową w większym stopniu niż tradycyjne produkty obrotowe.
4. Uproszczona konstrukcja ramy głównej reduktora obrotowego w porównaniu z tradycyjną przekładnią zębatą
Przekładnia ślimakowa może uzyskać stosunkowo duży współczynnik opóźnienia, w niektórych przypadkach może zaoszczędzić części mainframe dla hosta, zmniejszając w ten sposób koszty zakupu dla klientów, ale także znacznie zmniejszając współczynnik generowania błędów hosta.Jako konstrukcja zintegrowana reduktor obrotowy (napęd obrotowy) jest stosunkowo nowatorski, a ulepszenie integracji nie tylko przynosi wiele korzyści w zastosowaniu, ale także zapewnia dużą wygodę w produkcji i użytkowaniu oraz będzie naszym kluczowym kierunkiem badawczym w doskonaleniu swoją precyzję, trwałość i dalsze poszerzanie pola zastosowań w przyszłości.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |

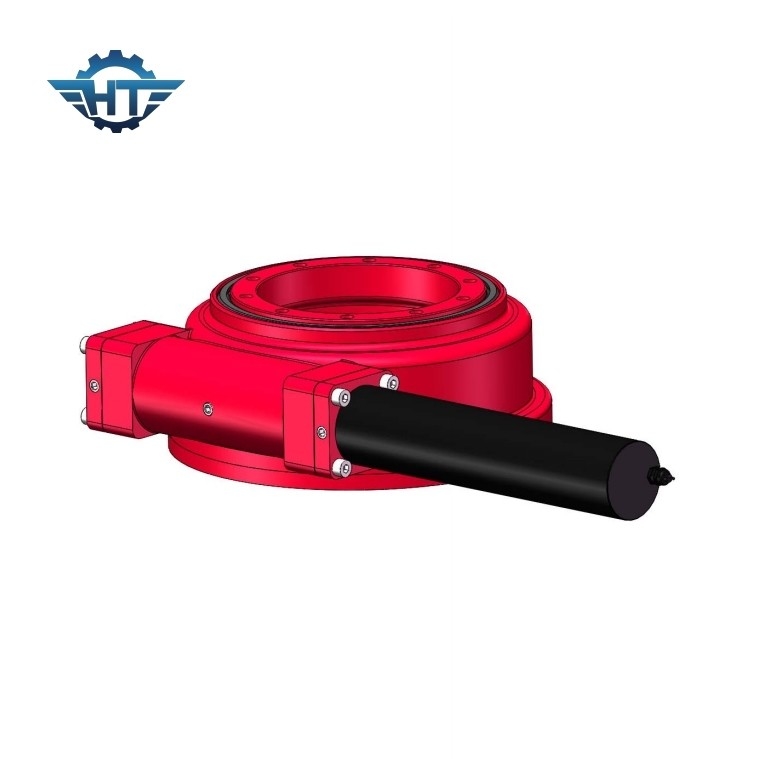

Parametry napędu obrotu SE7
| Model: | SE7 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 2000 Nm |
| Moment obrotowy przechylania | 1,35 tys. Nm | Moment trzymania | 1,32 tys. Nm |
| Statyczna ocena osiowa | 132 KN | Statyczna ocena promieniowa | 58 KN |
| Dynamiczna ocena osiowa | 66 KN | Dynamiczna ocena promieniowa | 38 KN |
| Przełożenie | 57:1 | Efektywność | 40% |
