Szczegóły Produktu:
|
| rodzaj: | Obrotowy napęd | Miejsce pochodzenia: | Changzhou, Chiny (kontynent) |
|---|---|---|---|
| Silnik: | Bezszczotkowy silnik prądu stałego | Funkcja: | Całkowicie zamknięty |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5~10 lat |
| Rozmiar: | 3 cale do 25 cali | Aplikacja: | Płaski system śledzenia słonecznego |
| Podkreślić: | Ve9 Vertical Solar Tracker Slew Drive,bezszczotkowy silnik prądu stałego Solar Slew Drive,Solar Tracker Slew Drive Wysoka produktywność |
||

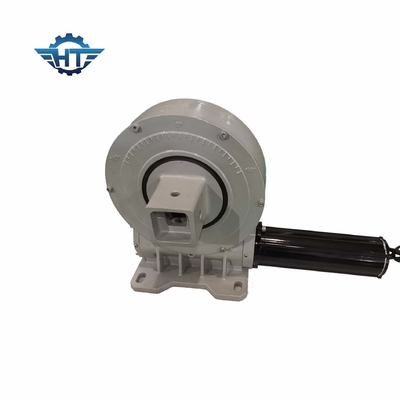

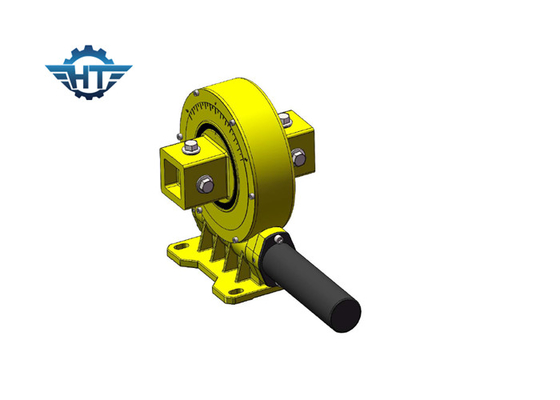

Ve9 Vertical High Performance Solar Tracker Slew Drive zastosowany w płaskim systemie śledzenia słonecznego
Solar Tracker Slew Drive Opis
Jednoosiowy napęd obrotu stosowany w płaskim jednoosiowym systemie śledzenia, którego wspornik jest układem północ-południe, systemem śledzenia wschód-zachód.Zgodnie z algorytmem astronomicznym, napęd obrotu napędzany silnikiem będzie przenosić wysoki moment obrotowy, aby napędzać cały system, dzięki czemu system może śledzić azymut słońca, w miarę możliwości, aby poprawić słońce na powierzchni napromieniowania modułu fotowoltaicznego , a tym samym zwiększyć wytwarzanie energii.
Zainstalowanie systemu śledzenia słońca, aby panele słoneczne stale śledziły słońce, może skutecznie poprawić wydajność energii słonecznej, a gdy jednoosiowe urządzenia śledzące są instalowane na obszarach silnie napromieniowanych, zwiększona produkcja energii oznacza, że elektrownie mogą generować wyższy zwrot z inwestycji.
Opiera się to głównie na zasadzie projektowania systemu śledzenia, ze względu na wpływ rotacji Ziemi, dla ustalonego położenia na Ziemi, cykl słońca przez cały rok, jego kąt oświetlenia również stale się zmienia.System śledzenia słońca jest zainstalowany w celu utrzymania paneli słonecznych w celu śledzenia słońca i zwiększenia ilości promieniowania słonecznego odbieranego przez panele fotowoltaiczne, zwiększając w ten sposób ogólną wydajność systemów wytwarzania energii fotowoltaicznej.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Dane silnika
Napięcie znamionowe V/DC: 24vdc
Prędkość bez obciążenia RPM: 1200 ± 10%
Prąd jałowy A: <0,1 A
Znamionowy moment obrotowy NM: 0,12
Prędkość obrotowa: 800 ± 10%
Prąd obciążenia A: (1A)
Moc znamionowa W: ＜10 W
Parametr wyjściowy przekładni:
Stosunek prędkości: 399: 1
Znamionowy wyjściowy moment obrotowy NM: 32
Prędkość wyjściowa RPM: 2±0,5
Wyjście hali: 2
Typ hali: 40F/39
Napięcie wejściowe Halla V: 5~24
Definiowanie drutu:
1. Gruby czerwony: silnik +
2. Gruby czarny: silnik-
3. Żółty Zielony: GND
4. Cienki Żółty: hala B
5. Cienki czerwony: hala +24 V
6. Cienki czarny: sala GND
7. Cienki zielony: hala A
Wymagania techniczne
1. Silnik powinien być elastyczny po montażu.
2. Brak nienormalnego hałasu po włączeniu zasilania (czerwona linia jest podłączona do dodatniego bieguna zasilacza).
3. Luz osiowy: Nie (można zastosować odzyskiwanie grzbietu fali).
4. Wytrzymały test napięcia: 800VAC, 5mA, brak awarii, brak migotania.
5. Rezystancja izolacji: > 20MΩ.
