Szczegóły Produktu:
|
| Model: | VE9 | Przełożenie: | 61:1 |
|---|---|---|---|
| Aplikacja: | System śledzenia ciepła słonecznego | Miejsce pochodzenia: | Changzhou, Chiny |
| Struktura: | Ślimakowe koło zębate | Certyfikat: | ISO9001, CE |
| Instalacja: | Zainstalowane w pionie | Reakcja: | ＜0,1° |
| Podkreślić: | Kompaktowy napęd obrotowy przekładni ślimakowej,napęd obrotowy przekładni ślimakowej 60 KN,napęd obrotowy systemu śledzenia ciepła słonecznego |
||

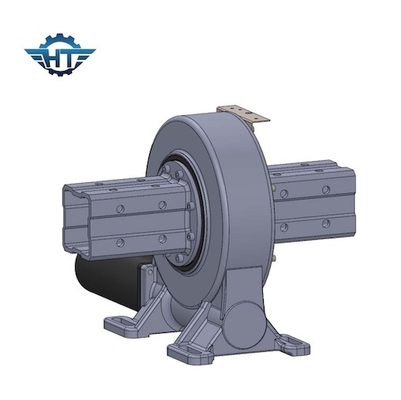

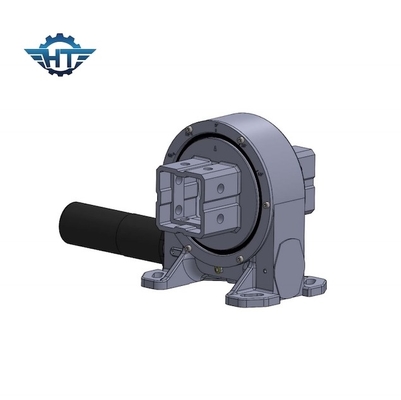

Kompaktowy napęd ślimakowy przekładni ślimakowej VE9 do systemu PV, CPV, CSP Solar Heat Tracking System
Opis napędu obrotu przekładni ślimakowej
Funkcja: Napędy obrotowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, generalnie wał jest napędzany przez elektryczny motoreduktor.
Przełożenie: obrót ślimaka poziomego obraca koło zębate wokół osi prostopadłej do osi śruby.Ta kombinacja zmniejsza prędkość napędzanej jednostki, a także zwielokrotnia jej moment obrotowy;zwiększając ją proporcjonalnie do zmniejszania się prędkości. Przełożenie wałów zależy od stosunku liczby zwojów ślimaka do liczby zębów w ślimacznicy lub przekładni.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Parametry techniczne napędu obrotowego VE9
| Model | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | Zamknięta obudowa, IP66 |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 7320 Nm |
| Moment obrotowy przechylania | 16,3 KNm | Moment trzymania | 55 tys. Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 61:1 | Efektywność | 40% |
Aplikacje
Zastosowania napędów obrotowych obejmują trackery słoneczne, CSP, CPV, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędzi olejowych, koparki, podnośniki samochodowe itp.
