Szczegóły Produktu:
|
| Model: | VE7" | Przełożenie: | 51:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 6120 Nm | Moment trzymania: | 39 kN.m |
| Moment przechylania: | 10 kN.m | Efektywność: | 40% |
| Kolor: | RAL 9006 lub na żądanie | Maksymalny moment obrotowy: | 10200 Nm |
| Podkreślić: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

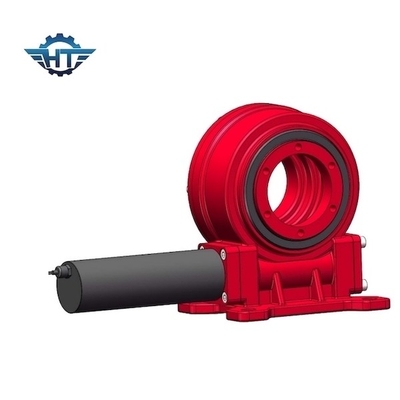

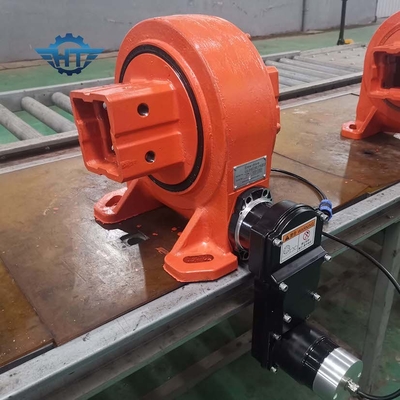

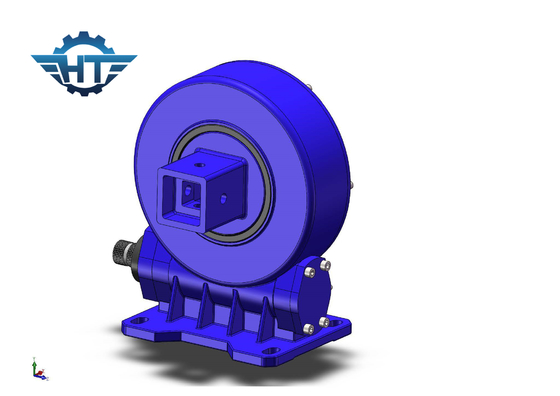

VE7 Pojedyncza oś 12V Elektryczny silnik planetarny Przekładnia ślimakowa z przekładnią ślimakową do śledzenia słonecznego
Opis napędu przekładni ślimakowej
Wysoka niezawodność: Napędy obrotowe zostały zaprojektowane i przetestowane, aby zagwarantować 30-letnią żywotność.Tak więc wszystkie surowce muszą spełniać normy wymagane przez ISO9001 i CE.Wdrażamy solidną kontrolę jakości, aby zapewnić naszym produktom wysoką jakość, niezawodność i jednocześnie niski koszt.
Wysoka wydajność: napędy obrotowe są zasilane technologią ślimaka klepsydry, aby daćskrzynia biegów ogromna wytrzymałość i moc,maksymalna przeżywalność, utrzymywanie ładunku, a także zwiększona wydajność i dokładność.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Zastosowania napędów obrotowych obejmują trackery słoneczne, turbiny wiatrowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki opon, koparki i podnośniki samochodowe itp.
Montaż: napędy obrotowe mogą być montowane poziomo, pionowo lub kombinacją wielu osi.
Kontroler
Typ 111
Parametr:
Dokładność śledzenia: <± 0,1 stopnia (przy dobrej pogodzie)
Zasilanie wejściowe: AC 380V 50HZ, trójfazowy czteroprzewodowy zasilacz
Moc wyjściowa: Napęd trójfazowego silnika AC 380 V/2,2 kW
Zdalne sterowanie: magistrala RS 485, moduł bezprzewodowy LoRa (opcja)
Stopień ochrony: IP65
Temperatura otoczenia: -25 ℃ do 50 ℃
Konfiguracja i funkcje:
Pudełko 400×500×120
Sterowanie MCU, algorytm astronomiczny i czułość na światło
Silne wiatry, interfejs ochrony temperatury, zabezpieczenie przed zwarciem, zabezpieczenie nadprądowe
Reset nocny skierowany na wschód lub poziomo
Uruchom funkcję ręcznie
Wbudowany zasilacz impulsowy, zabezpieczenie przeciwprzepięciowe, moduł odwracania do przodu, kontroler wiatru, zabezpieczenie silnika itp
Zdalne monitorowanie górnego komputera, wyświetlanie alarmów usterek, animacja wyświetlanie stanu pracy urządzenia w czasie rzeczywistym (opcja)
Pilot bezprzewodowy (opcja)
Pytania i odpowiedzi
1. Jak wybrać?
Proszę podać rozmiar średnicy, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników, metry kwadratowe paneli słonecznych/luster, rozmieszczenie tych paneli słonecznych/luster.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek, aby przetestować naszą jakość i obsługę.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht.
Po wybraniu odpowiednich napędów obrotowych zapewnimy Ci najlepszy koszt wysyłki.
4. Jak wysyłasz próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki statków przez EMS, TNT lub Fedex
5. Jaka jest Twoja minimalna ilość zamówienia?
1 zestaw
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: 0~15 dni;dla zamówień wsadowych: w ciągu 25 ~ 40 dni.
