Szczegóły Produktu:
|
| Materiał: | QT | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 51:1 | Kolor standardowy: | RAL 9006 |
| Normalny moment wyjściowy: | 5100 Nm | Moment trzymania: | 39 kNm |
| Moment przechylania: | 5 kNm | Maksymalny moment obrotowy: | 7650 Nm |
| Podkreślić: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

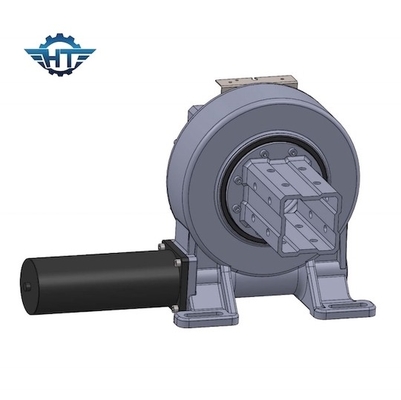

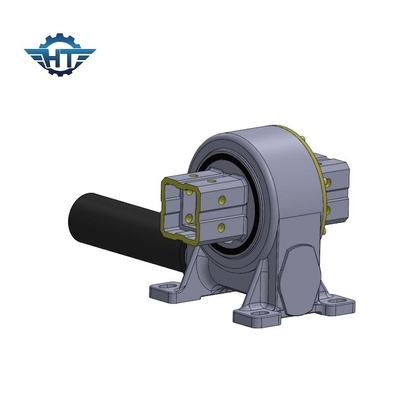

Wysoki moment obrotowy VE7 Pionowy jednoosiowy napęd solarny do pochylonego systemu śledzenia
Ingle Axis Solar Slew Drive Opis
Oś obrotu ukośnego jednoosiowego wspornika śledzącego jest zainstalowana pod kątem nachylenia do płaszczyzny poziomej i obraca się wokół osi jednowymiarowej.Kierunek osi obrotu jest północ-południe, dzięki czemu powierzchnia odbierająca światło modułu fotowoltaicznego jest możliwie prostopadła do kąta padania światła słonecznego w kierunku jednowymiarowym.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami, aby zapewnić wysokie obciążenie
5. Funkcja samoblokowania
Cechy
1. Wysoki moment obrotowy w warunkach niskiej prędkości, który może przenosić całkowitą siłę osiową, siłę promieniową i moment wywracający
2. Przekładnia śrubowa i tryb napędu ślimakowego.Dobra ekonomia, duża elastyczność w rozmiarze osiowym
3. Koperta klepsydrowa, kontakt wielozębny, duża nośność
4. Wysoki współczynnik gęstości wydajności
5. Samoblokująca wydajność lub dodaj hamulec wejściowy
6. Mały stosunek przestrzeni, wygodna instalacja i demontaż
7. Zróżnicowane formy wyjściowe
8. Wstępnie wyreguluj wartość odstępu i zainstaluj bezpośrednio na maszynie
9. IP66
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
